Projet mini panel générique

[Prayde]

Bonjour à tous,

Après une belle absence je reviens avec un projet "revu" à la baisse.

Je m'oriente vers un projet de mini panel générique qui rassemble l'ensemble des étapes de la construction d'un vrai cockpit mais à une échelle microscopique. A savoir un peu de menuiserie, un peu d'électronique, un peu de programmation....

Ceci dans le but de jauger le matériel, les savoirs-faire, le coût et le temps nécessaires.

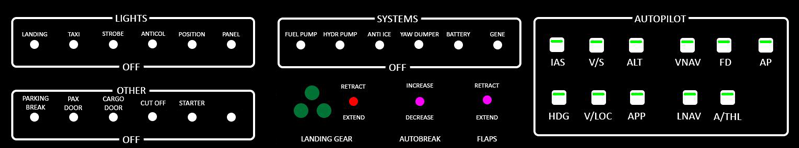

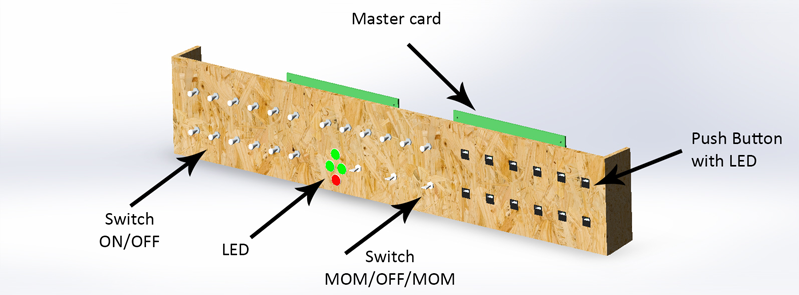

un beau dessin vaut mieux qu'un long discours donc voici deux images :






Ces deux images permettent de comprendre l'idée globale du projet. Je l'ai imaginé pour qu'il puisse se glisser sous un écran d'environ 24 pouces.

Maintenant j'ai des questions :

- Quel matériau utiliser ? bois ? pvc ?
- Quel revendeur me conseillez-vous pour ce genre de switch vraiment en entrée de gamme ?
- Dois-je forcément passer par une master_card+usb card de chez open cockpit ?
- ce mini-projet vous semble-t-il intelligent pour jauger un projet futur plus important ?

Amicalement,

Alex

[A320 hérétique]

Bonjour Alex,

se faire la main sur une maquette est une très efficace façon de faire ; j'ai fait comme toi, d'abord un banc d'essai électronique, et en parallèle divers essais pour la réalisation des panels.

Pour la partie électronique, un boitier avec inters, push-button, led, mais aussi potentiomètres et afficheurs 7 segments, et des cartes OC : expansion, master, display et afficheurs :



Pour l'alim, une vielle alim de PC ; ça m'a mis le pied à l'étrier, mais ensuite, ça m'a servi de banc de test pour tous les programmes SIOC, vraiment presque indispensable !

Pour les panels, je commencerai plutôt par quelque-chose de très modeste, de façon à pouvoir effectuer plusieurs essais et jeter sans regret !

Michel

[Prayde]

Merci Michel pour ta réponse effectivement ce banc de test est très intéressant !

Alex

[Prayde]

personne d'autre pour répondre à mes questions ?

Amic'

Alex

[Boutondair]

Bonjour Alex,

- Quel matériau utiliser ? bois ? pvc ?

Lorsque j'ai commençais j'ai utilisé le médium qui se travaille bien et avec une face plate, il peux etre peint

- Quel revendeur me conseillez-vous pour ce genre de switch vraiment en entrée de gamme ?

Moi je trouve beaucoup de chose sur Ebay, attention quand même pour la qualité

- Dois-je forcément passer par une master_card+usb card de chez open cockpit ?

J'opte beaucoup sur ce système car assez simple, de plus il y a beaucoup de possibilités et il y a aussi beaucoup d'utilisateurs sur le forum donc possibilité d'aide

- ce mini-projet vous semble-t-il intelligent pour jauger un projet futur plus important ?

Pour moi il n'y a pas de petits projets, il y a des projets, mon premier cockpit était un générique pour pouvoir voler sur plusieurs types d'avions, ce qu'il faut dans un projet c'est pouvoir le sectionner en plusieurs modules pour pouvoir voler quand même sans attendre de tout réaliser (module train d'atterrissage, module feux ........), tu verras que rien qu'avec le module train voir les voyants s'allumer c'est magique !!!!!!

Bon courage

David

[Prayde]

bonjour,

merci beaucoup pour ta réponse boutondair je vais essayer de rassemble un maximum d'éléments avant de passer commande mais je sens que je vais me lancer !

Amic'

Alex

[JacquesZ]

Bonjour Prayde

Si tu n'as pas d'afficheur, ni de moteur pas à pas à installer dans ton panel, une Arduino Méga à 9€ et quelques suffira amplement pour ce que tu veux faire, c.-à-d. lire des inter, des potards ou des encodeurs ou allumer quelques Leds pour des voyants, carte interfacée via link2Fs. Il y a des liens et tutos à ce sujet sur le site.
Il y a également la carte BBI32 de chez Leobodnar, on branche et ça marche, mais pas d'allumage de Leds possible (enfin si mais pas vraiment)
Si tu envisages une extension ultérieure les cartes Open Cockpit quoique plus chères, seront plus adaptées.

Jacques

[JacquesZ]

Et je vais faire mon chieur, mais comme je l'ai vu écrit un peu partout sur des panels, c'est "Autobrake" ( freinage automatique) et pas "Autobreak", qui ne veut rien dire, sauf peut être à la patrouille de France....

[JacquesZ]

Dernier conseil, si tu veux le placer sous un écran, en bois ce sera plus costaud, car l'écran pèse quelques kgs.

[Prayde]

Bonjour,

Merci JacquesZ pour tes conseils et précisions.

Je vais me renseigner à propos d arduino. Oui au temps pour moi pour le "autobreak" qui ne veut rien dire ^^

A bientôt

Alex
