VHF à 3 chiffres décimaux

[fab]

Salut Fix,
Des nouveaux offset sont présents pour 6 digits :

05C4 4 Active COM1 frequency in Hz (32 bit int)
05C8 4 Active COM2 frequency in Hz (32 bit int)
05CC 4 Standby active COM1 frequency in Hz (32 bit int):
05D0 4 Standby COM2 frequency in Hz (32 bit int)

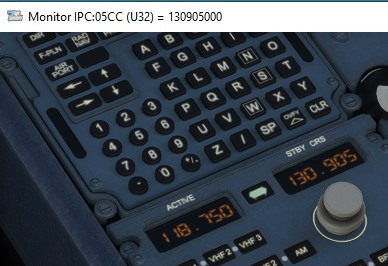

Pour exemple, dans la barre de titre, j'affiche le standby de COM1 :




Pour la modification :
- software : C'est maintenant un entier sur 32bit et non un codage BCD sur 2 octets
- Hardware : Il faudra passer par la découpe des panels, si le panel dispose de circuit imprimé complet, c'est pas génial, si ce sont des platines indépendantes, il suffit de les remplacer et passer de 5 :


à 6 :



Par contre, il faudra redistribuer les digits sur la carte digit, et là c'est une autre histoire.

Notez que j'ai au catalogue une carte option digit pour IO32 avec 4 connecteurs de 6 digits ... :

[FiX]

Tu pourrais poser la question à Flightillusion. Savoir ce qu'ils comptent faire à ce sujet avec leur gamme Radios.

Encore faudrait-il qu’ils soient joignables… J’ai l’impression qu’ils sont en perdition, il n’y a plus de support.
Jamais eu de réponse pour mes gauges FI que je n’arrive pas à faire fonctionner sous MSFS.

[FiX]

Fab, ils font quelle taille tes digit?

[pierre01]

FiX, je ne sais pas si ça peux t'aider :
J'ai toutes les gauges analogues (aiguilles) de Laurent ?
Je n'ai pas pour l'instant MSFS mais je sais qu'elles fonctionnent !

EDIT : Ce sont des gauges à afficher sur écran ... donc ça va pas !

[fab]

Pour les 6 digits :

- La fenêtre doit faire 44 x 11 mm, ça c'est juste, 1mm de plus serait mieux soit 45x12
- Le CI fait 59 x29 mm
- Il y a un déport de 10mm par rapport au digit de droite pour le connecteur qui ce place à l'arrière.



Fabien

[Eric_VAA068]

Bonjour à tous,

de ta réponse Fabien, je vais étudier cela, car jamais démonter le RMP A320 de chez Opencockpit.

[FiX]

FiX, je ne sais pas si ça peux t'aider :
J'ai toutes les gauges analogues (aiguilles) de Laurent ?
Je n'ai pas pour l'instant MSFS mais je sais qu'elles fonctionnent !

EDIT : Ce sont des gauges à afficher sur écran ... donc ça va pas !

Merci Pierre, j'ai conservé toutes les gauges de Laurent, mais effectivement, mon nouveau simu est 100% analogique!
(Enfin, c'est mal barré avec Flight Illusion...)

[FiX]

Pour les 6 digits :

- La fenêtre doit faire 44 x 11 mm, ça c'est juste, 1mm de plus serait mieux soit 45x12
- Le CI fait 59 x29 mm
- Il y a un déport de 10mm par rapport au digit de droite pour le connecteur qui ce place à l'arrière.

Fabien

Bon, c'est donc pas le miracle pour les digits, difficile d'en trouver des suffisamment petits pour en caser une ligne de NAV/COM (avec les stand by) dans moins de 160mm (largeur du rack radio).
L'afficheur des radios réelles doit être rikiki pour caser 22 digits sur une ligne.

[fab]

Ce ne doit pas être des 11mm de haut, en effet ...

[FiX]

Je parlais surtout de la largeur.
