connectique aéro.

[fab]

Ayant eu en main du matériel EOM avec les superbes prises multi points, ainsi que leur brochage, je n'étais pas chaud pour "exploser" tout cela et changer la connectique ...

Alors pourquoi pas modéliser quelque chose pour une impression 3D ?

Pas évident car le nombre de broches, la taille et l'orientation des détrompeurs changent pour ne pas inverser les prises, mais cela fonctionne !

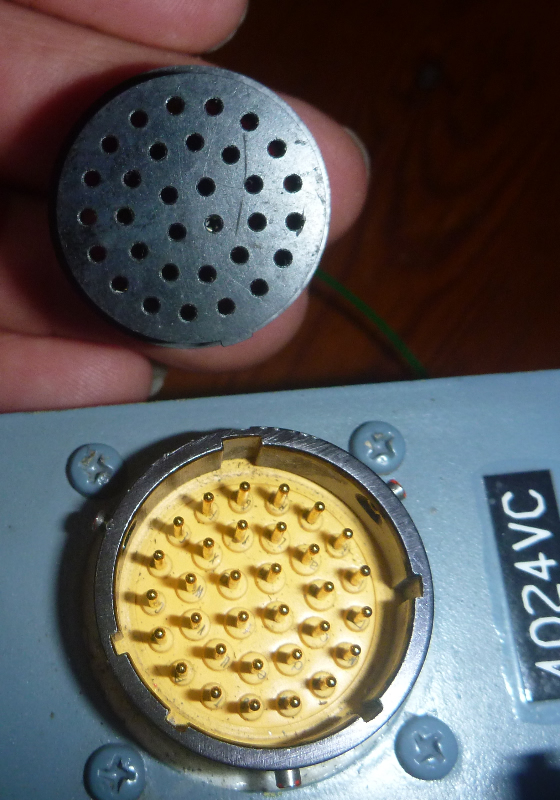

Le socle :



L'anneau de verrouillage

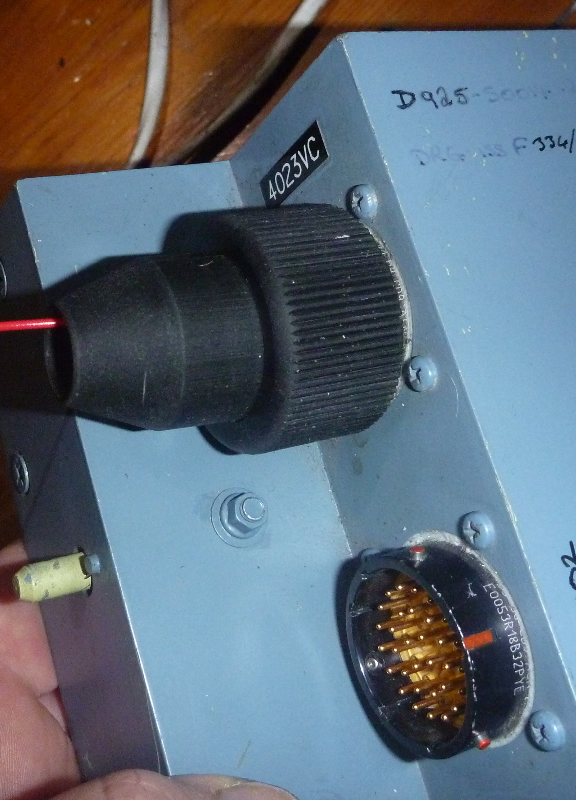

Le capot



Fabien

[tabar57]

De plus en plus fort, bravo Fab

Bernard

[steph737]

et pour les broches femelles, c'est du carré ou du rond spécial ?

[fab]

Merci Bernard !

Pour les cosses : Cosses femelles Carrées, 1mm

[Jackpilot]

Je suis admiratif !
N'ayant pas votre patience, je sors les fils direct et si nécessaire je déconnecte au niveau de la carte.

[fab]

Oui, c'est efficace aussi !

Au moins quand j'ai le brochage de la prise, c'est bête de tout démonter alors que c'est du superbe travail

[Jackpilot]

Tout à fait d'accord.
A la longue cependant le respect laisse la place au rationnel
Le seul problème que j'aie constaté est qu'il est plus sur de câbler à neuf, des cosses jusqu'à la carte, car le filage d'origine, si sexy soit-il, a en moyenne 30 à 40 ans d'usage intensif et remonter un circuit OEM defaillant n'est pas de la tarte (aux pommes).
Mais c'est beau, c'est vrai.

[steph737]

En même temps tu es facile Jack, c'est propre côté module et très propre côté carte !!!

Mais pour la maintenance ça me parait utile d'avoir le connecteur côté module sauf à avoir une carte de brassage sur mesure...

[Jackpilot]

Sans chercher à juger des mérites de chaque formule, voici un module retiré du sim avec son câblage.
-On peut facilement tester la conductivité de chaque fil entre le module et la carte (sans connecteur intermédiaire)



-On peut meme, brancher le module sur une carte de test d'atelier (qui sert uniquement à ça) avec le logiciel d'affectation des leds & des switches.



J'avoue cependant que votre utilisation des connecteurs (Canon Plugs) est sexy !!
