En attendant le vrai, tu peux toujours utiliser celui que j'ai fait pour Air Manager, dispo sur le Store gratuit.



Mais rien ne vaut un instrument réalisé par tes soins, bravo pour ton ingéniosité!
Si tu as besoin d'éléments graphiques pour ton instrument réel (fond/echelle), yaka demander.

Jacques

[trajector]

Bonjour,

Merci pour vos appréciations, de même que pour vos propositions de service.

Jean-Gilles

[trajector]

Je ne vous ai pas oubliés mais d‘autres tâches m’incombaient.
Voici quelques autres éléments de ma construction afin d'animer un peu plus le forum.

Le module starter en imprimante 3d mais je n’ai aucun mérite car j’ai emprunté l’idée aux deux Pierre : http://www.simubaron.fr/commutateur_start.htm
Je les en remercie.

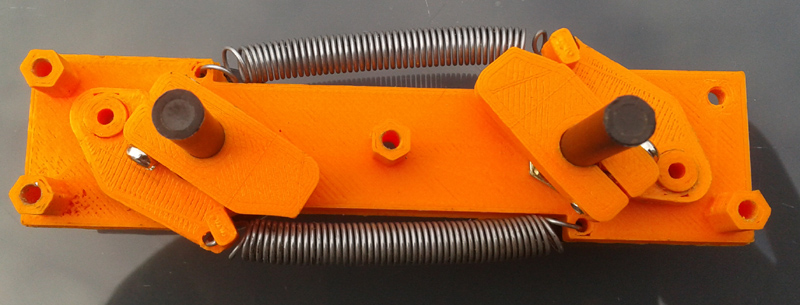

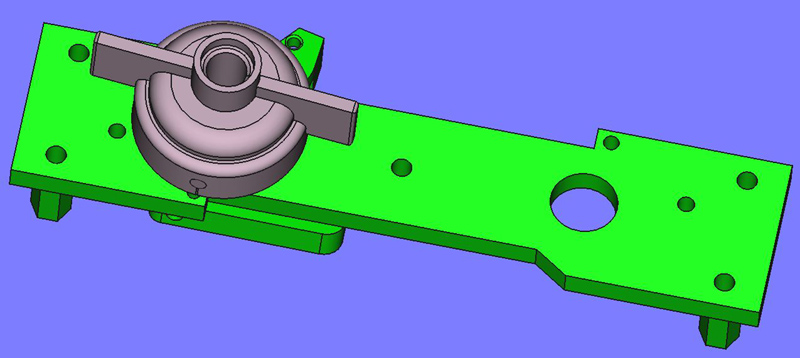

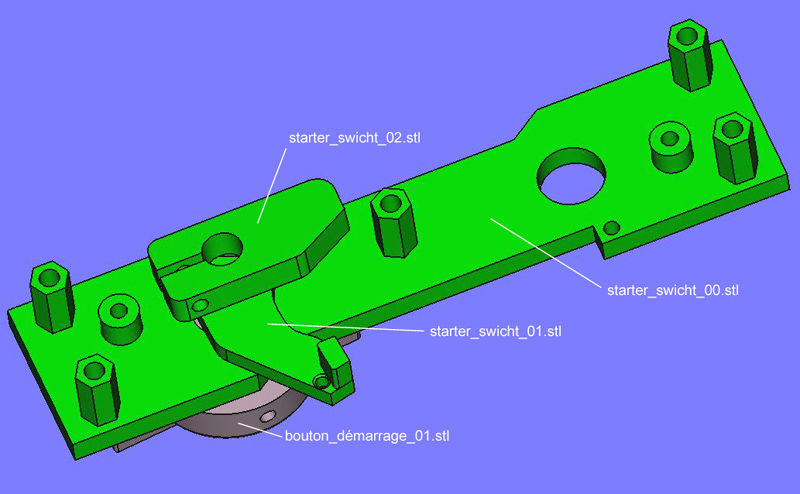

Comme à l’accoutumé, voici quelques photos et dessin, c’est souvent plus parlant qu’un long discours.





Et voici les fichiers *STL pour imprimante 3D :

Starter_swicht.rar

(161.64 Kio) Téléchargé 562 fois

Mon projet avance lentement mais surement.
Je vous recontacterai plus tard car je dois m'absenter pour plus d'un mois.

A bientôt

Jean-Gilles

[trajector]

Me revoilà

Me revoilà avec quelques nouveaux éléments

Le témoin de syncro
[

Pour ce faire j’ai utilisé un témoin lumineux que j’ai désossé (voir lien ci-dessous)
https://www.conrad.fr/p/voyant-de-signa ... pcs-140401
afin d’y introduire un micro moteur (voir lien ci-dessous)
https://www.robotshop.com/eu/fr/moteur- ... ololu.html

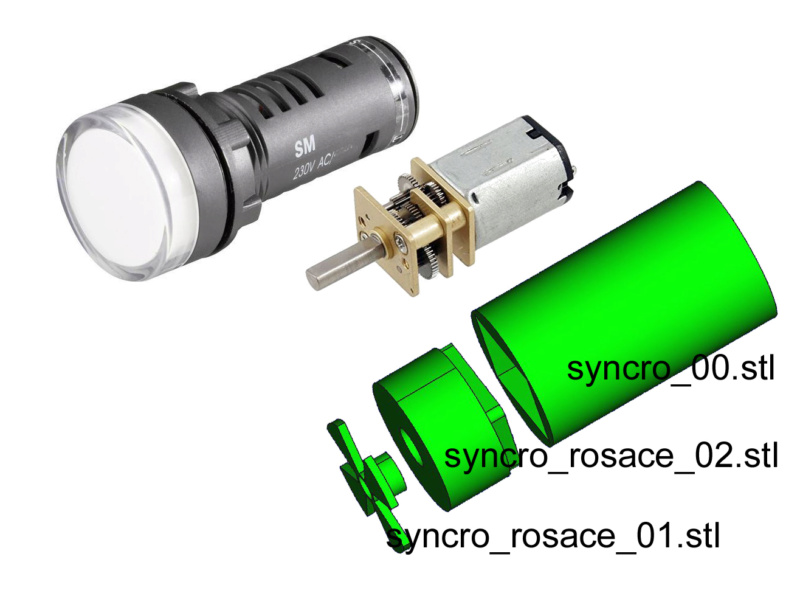

J’ai confectionné quelques éléments en 3D, servant de support au moteur, ceux-ci s’intègre dans le corps du voyant.



Ci-joint le fichier *.rar contenant tous ces éléments.

syncro.rar

Comme interface, j’utilise la carte USB DCMOTORS de Opencockpit.
Pour l’instant j’ai essayé un petit programme en SIOC, une comparaison toute simple entre RPM1 et RPM2.

Par contre le post de Pierre e semble intéressant :
viewtopic.php?f=64&t=4960
c’est à développer.

Passons à la manette de train

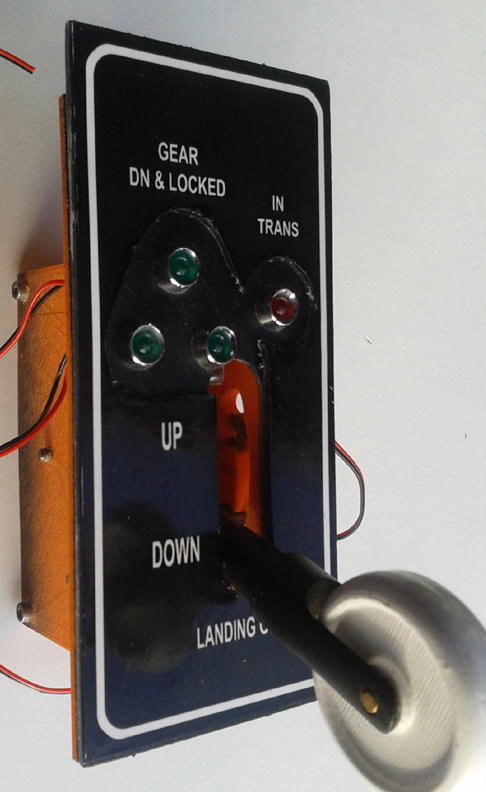

Voici ma réalisation



Il existait de nombreux sites qui décrivaient la construction d’une manette de train mais beaucoup ont disparu, reste encore celui de Tabar, ou celui-ci :
https://www.flickr.com/photos/40066091@ ... 2617786690

ou encore celui de Papa Charlie
https://air-cockpit.superforum.fr/t637- ... terrissage
dont je me suis inspiré.

Je vous en fourni l’éclaté :
Il manque le mécanisme qui est composé de deux tubes coulissants (tube de cuivre 12/14 et 10/12) Le ressort de rappel se trouve à l’intérieur des tubes



Voici les dossiers des éléments 3D

Train.rar

C'est tout pour aujourd'hui
A bientôt

Jean-Gilles

[trajector]

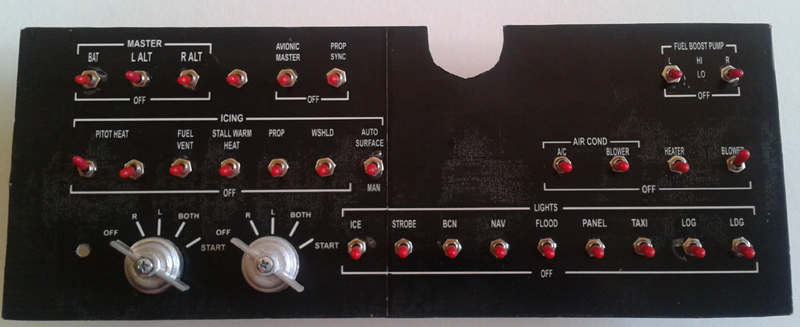

Le panneau des interrupteurs et démarreur:



et l'envers du décor



avec comme d'habitude un fichier avec les différents éléments utilisés:

Tableau de bord.rar

(828.93 Kio) Téléchargé 580 fois

pour le tracé des typhons j'ai utilisé le logiciel TCI:
https://www.commentcamarche.net/download/telecharger-34084935-tci

Et voilà

Jean-Gilles

[tabar57]

C'est super Jean Gilles, par contre et parce que c'est du vécu, il faut que tu prévois le rétro éclairage parce que sinon tu vas tout refaire dans peu de temps, c'est un conseil de vieux con
