Un nouveau Baron !!

[trajector]

Bonjour Bernard,

Merci au vieux, peut être, mais "con" je suis loin d'en être persuadé.

Il est clair que je devrai en arrivé là, mais il me reste tant de chose à faire
que je suis loin d'en avoir fini tant avec le matériel, et toute la programmation à
mettre en place, même si j'ai déjà testé la plupart des appareils.
Merci encore pour ces compliments.

Jean-Gilles

[JacquesZ]

Ceci dit, Bernard, contrairement au B200, sur les Baron de mémoire les switch panels ne sont pas rétro éclairés, enfin en tous les cas les deux que j’ai piloté, des modèles assez anciens je te l’accorde!

Jacques

[tabar57]

Merci pour la précision Jacques, je ne savais pas et croyait qu'ils étaient tous équipés ainsi

Bernard

[trajector]

Ça prend forme

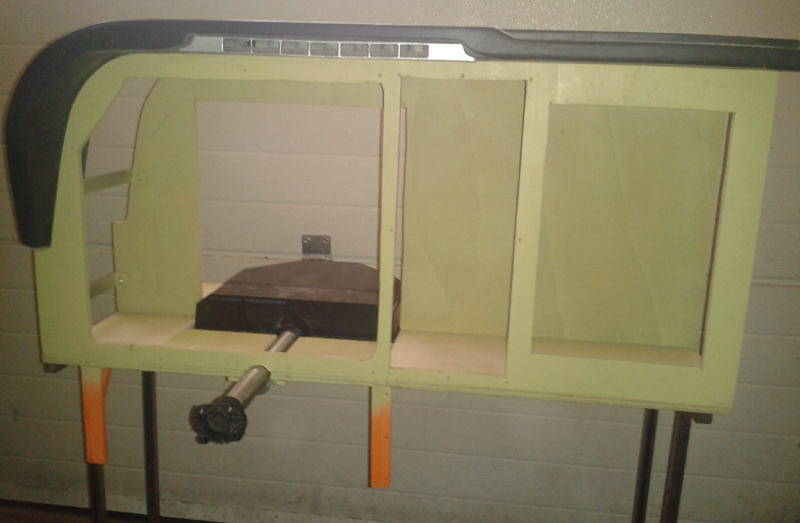

La menuiserie:



Rien de particulier, les dimensions je les ai trouvées sur le site des deux Pierre :
http://www.simubaron.fr/tableau_de_bord.htm

Quant à la casquette je me suis inspiré de ce site: http://simvim.com/b58/glareshield.html
en employant des plaques de PVC. L’avantage c’est que l’on peut les coller avec une colle spéciale PVC sanitaire que l’on trouve dans tous les magasins de bricolage ainsi que des plaques de PVC bien que j’ai préféré m’approvisionner sur ce site: https://www.polydis.fr/epages/8d7c81fe-552a-11e0-822f-000d609a287c.sf/fr_FR/?ObjectPath=/Shops/8d7c81fe-552a-11e0-822f-000d609a287c/Categories/Plastiques/PVC/PVC_Rigide/Plaques
Autre avantage du PVC, c’est qu’il se cintre à chaud.

Vous pouvez trouver curieux que je n’ai construit qu’un demi tableau, mais je manque cruellement de place dans la pièce que je dédie à son emplacement.

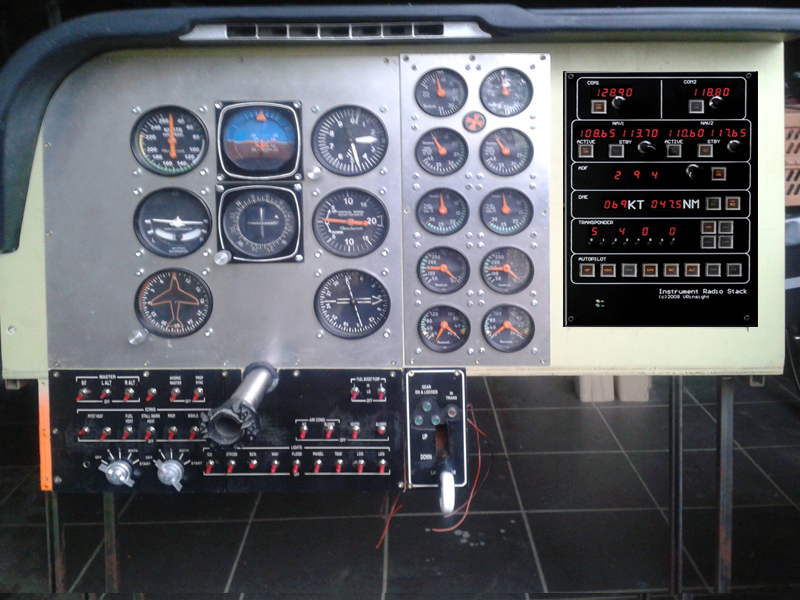

Voici une présentation plus élaborée avec l’intégration des instruments que j’ai fabriqués et que je vous ai décrits et présentés dans les différents posts précédents.



A remarquer, que le panneau radio est un panel de VRinsight que le possède déjà et que je pense intégré dans un premier temps avant de me lancer dans l’élaboration de nouveau instruments radio.

[concorde fan]

Jolie réalisation soignée, bravo.
François

[PapaLima]

Cà rend super !! Bravo !

[trajector]

Cela fait un moment que je n’ai pas communiqué mais d’autres tâches plus pressantes m’incombaient.

Cette fois-ci j’ai entrepris la construction d’un GPS. Ce n’est pas un scoop car certains d’entre vous l’ont déjà fait. Je m’en suis largement inspiré. Comme gauge, je vais utiliser celle du GNS 530 de RéalityXP sur laquelle je reviendrai plus tard.

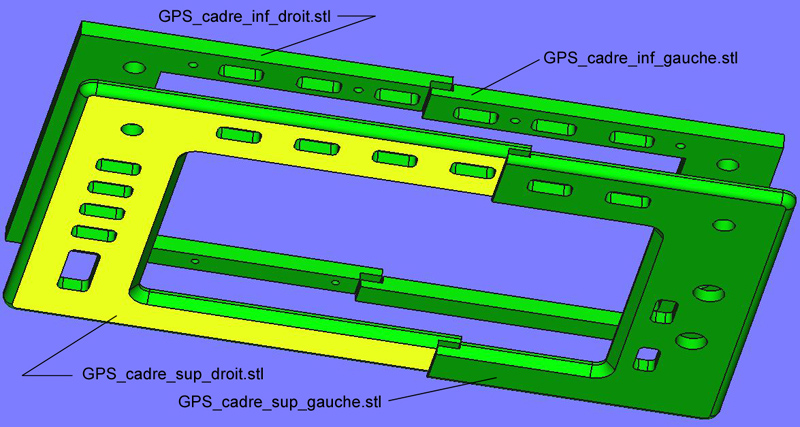

Commençons par le cadre du GPS

Comme vous pouvez le constater, son assemblage est constitué de plusieurs morceaux.
Deux raisons pour cela, la première qui est une évidence, c’est que mon imprimante 3D n’a qu’une capacité de 20cm, il fallait donc scinder les pièces en 2.
L’autre raison, plus technique, c’est comme le lamellé collé en menuiserie, c’est d’obtenir une meilleure rigidité, moins de déformation.
La nature de la colle avec du PLA est importante. J’ai essayé la cyano, l’araldite avec des résultats peu satisfaisants.



J’ai utilisé la colle pour PLA chez 3D Online avec un résultat très satisfaisant.
Voici le lien : https://3donline.be/outillage-finition/652-colle-pour-pla-3doglue-30ml.html

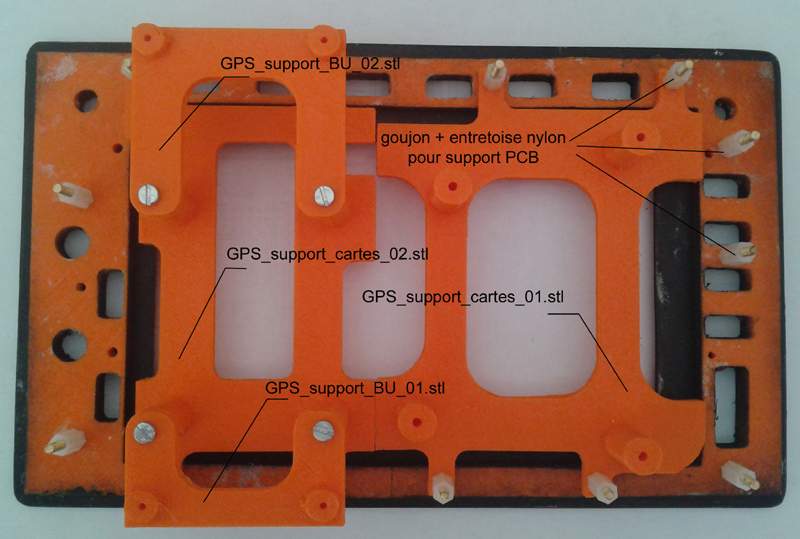

Puis l’assemblage du cadre et des différents supports de cartes : BU0836X, écran 7 pouces, carte contrôleur HDMI

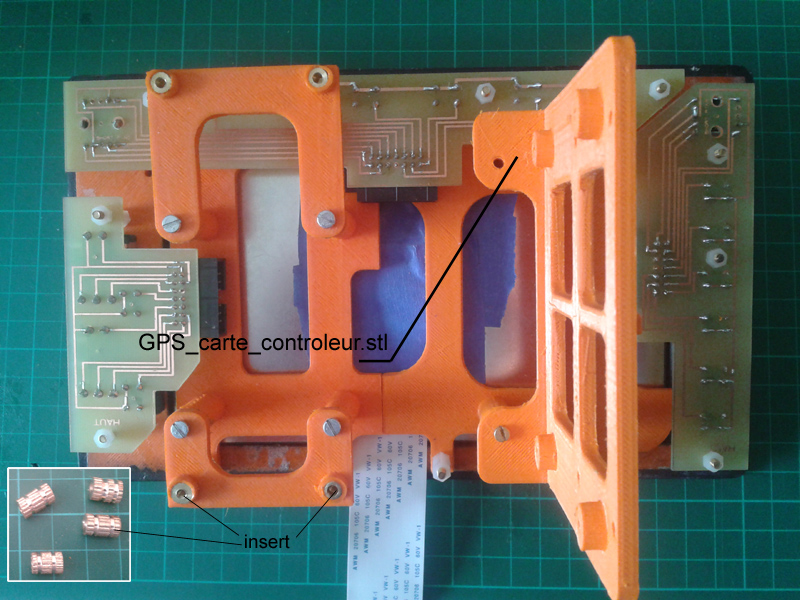

Sur ce montage, on peut voir l’intégration des inserts dans les cartes en 3D, suivant la méthode bien détaillée dans cette vidéo : https://3donline.be/outillage-finition/1059-kit-de-placement-insert.html


De même, on voit les circuits imprimés que j’ai tracé avec le logiciel TCI dont voici les tracés :

GPS_pcb.rar

(3.88 Kio) Téléchargé 449 fois

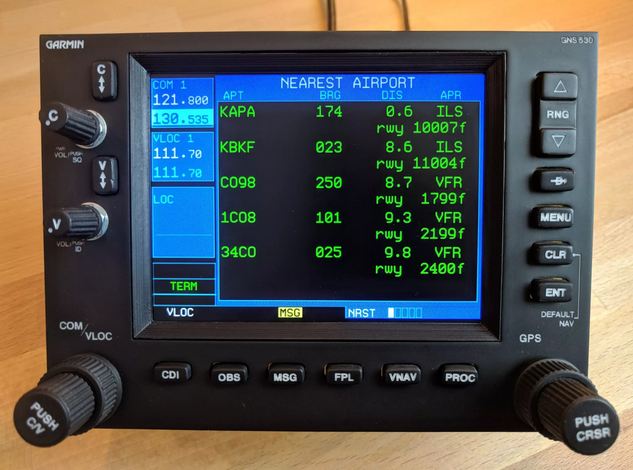

Voici la version définitive, il reste à intégrer l’écran, comme il a une certaine fragilité, je le laisse, pour l’instant de côté.

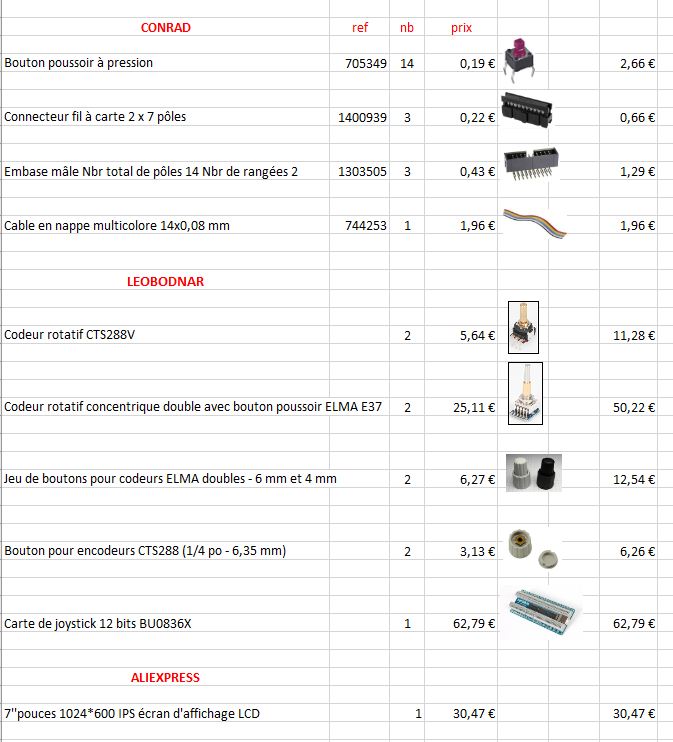

Voici la liste de tous les éléments nécessaires à la construction du GPS



Et pour finir cette séquence voici les fichiers *.stl à imprimer en 3D

GPS_fichiers_stl.rar

(136.65 Kio) Téléchargé 424 fois

Il me reste maintenant à faire correspondre tous les boutons avec les différents codes du GNS 530 de RealityXP. Ce sera pour une autre fois.

Jean-Gilles

[trajector]

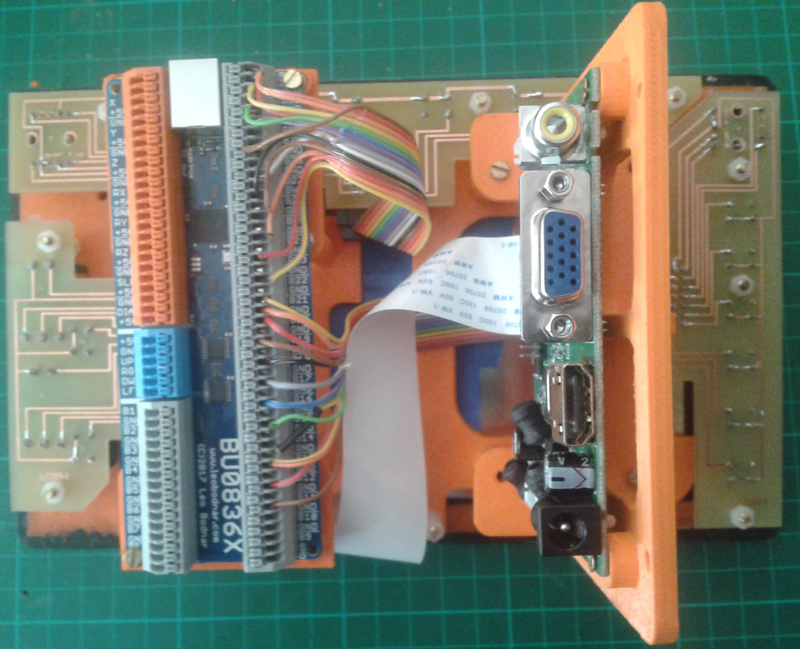

Une autre photo avec l'intégration des cartes électroniques.

[Jackpilot]

Travail de dingue ! Tu me vois ..baba!
Jack

[tabar57]

Superbe boulot, un grand bravo , cela laisse à penser que cela va être un très beau simu avec un travail très soigné

Bernard
