Un nouveau Baron !!

[A320 hérétique]

Ah, j 'adore carrėment ce genre de boulot !

Bravo Jean-Gilles

Michel

[fab]

Je suis impressionné par l'état de surface de ton impression 3D

Tu peux expliquer comment tu obtiens ce résultat

Fabien

[trajector]

Bonjour,

Merci pour vos appréciations. Elles me touchent beaucoup surtout quand elles viennent des pros de la simu.

Quant à l'état de surface, en réponse à Fabien, un peu d'huile de coude. Du ponçage, un mastique fin de finition (celui qui est employé en carrosserie), encore du ponçage, un coup de peinture et voilà. C'est plus facile pour les parties planes.

Jean-Gilles

[fab]

Merci, y a pas à dire, c'est propre !

[PapaLima]

Superbe réalisation Jean-Gilles que ce GNS530 !!

Nettement plus fini que le kit de chez Simwarekit que j'ai assemblé deux ans plus tôt !

J'utilise aussi RealityXP GNS530 pour le "motoriser" ; C'est un super addon.... Mises à jour un peu trop fréquentes à mon goût mais on est pas obliger de les lancer systématiquement non plus

[HertZ]

Très beau travail , bravo Comment sont réalisés les marquages ?

Maxime

[trajector]

Bonjour,

réponse à Maxime, avec une étiqueteuse brother P-Touch

Jean-Gilles

[FiX]

Alors là c'est du lourd!
Boulot de malade (j'imagine même pas la prise de tête pour la modélisation), superbe finition peinture, le tout bien documenté et avec les stl à dispo, alors là chapeau.
Ce GNS est magnifique.

[jacquesvde]

Magnifique. Beau boulot
Jacques

[trajector]

Bonjour

J’ai repris ma tâche, mon simu avance, mais je papillonne beaucoup.

Cette fois, j’ai entrepris la construction des éléments radio, à savoir Com1 et 2, Nav 1 et 2, l’ADF, la DME et le Transpondeur, mais je développerai plus tard.
Pour faire fonctionner tout ça, il me fallait une alimentation.
J’avais dans mes placards une alimentation de PC que j’ai voulu utiliser.

Pour les différentes étapes de construction, je n’irai pas dans les détails, car, bien avant moi, beaucoup d’autres l’ont réalisé.

Voici 2 liens assujettis à d’excellents tutos :

http://www.aircockpit.com/viewtopic.php?f=93&t=6079&p=77100&hilit=atx#p77100

https://www.latelierdugeek.fr/2013/05/11/transformer-une-alimentation-de-pc-en-alimentation-datelier/

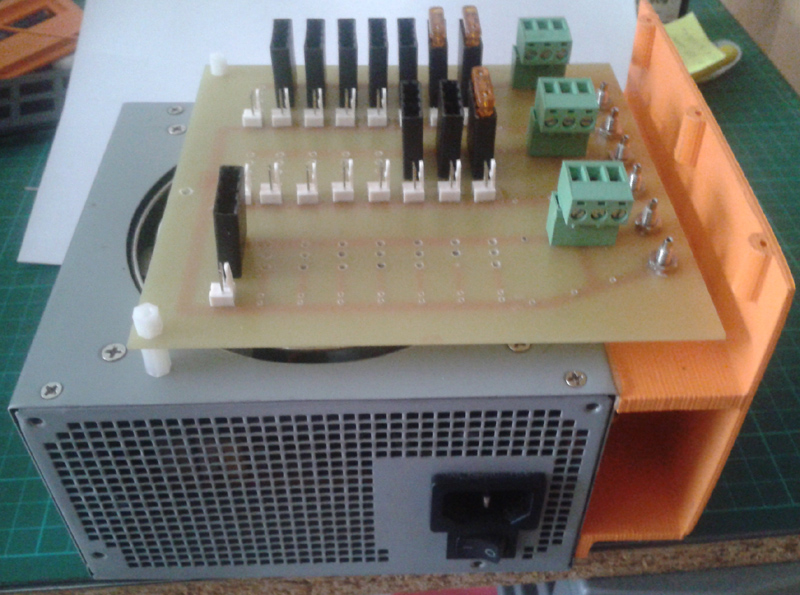

Quant à moi, voici, des photos

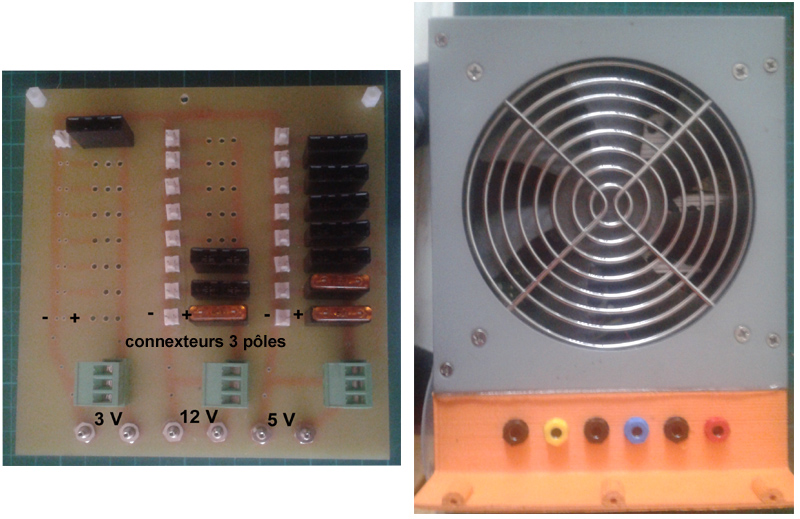

Les connecteurs 3 pôles seront rattachés à des inters on/off pour ouvrir et fermer les tensions de 3,3, 12 et 5 volts, de même qu’à des vumètres afin de contrôler les tensions.
Vous pouvez aussi apercevoir les portes fusibles, différents éléments du simu seront ainsi protégés.

Voici la liste des différents composants utilisés pour cette construction.



Et en fichier joint les pièces imprimables en 3D et le TCI

alimentation.rar

(542.17 Kio) Téléchargé 452 fois

Jean-Gilles
