Cockpit A320 simplifié

[A320 hérétique]

Bonjour,

Je reviens sur l'utilisation de FS2020 pour afficher 3 vues externes de l'A320.

Au delà de la capacité multi-view de FS2020, il y a le problème de la suppression de l'affichage du cockpit 3D, qui n'a rien à faire dans nos cockpits physiques.

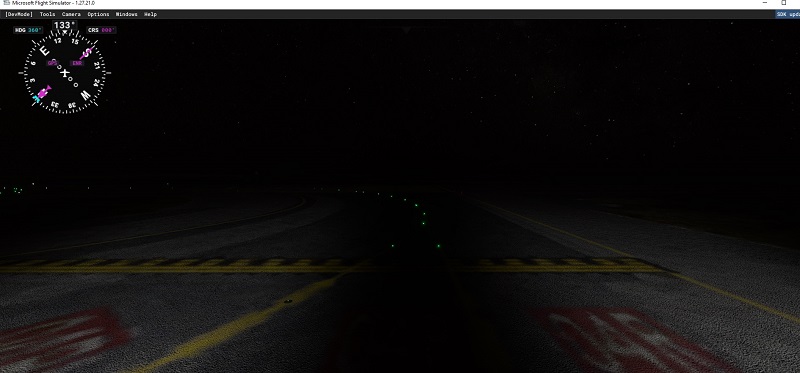

La solution que j'avais évoquée (modification du fichier model.cfg, répertoire "model" de l'avion) fonctionne bien, mais seulement de jour ! en effet, en désactivant le fichiers A320_NEO.xml (si on ne désactive que le fichier A320_NEO_INTERIOR.xml, le pare-brise reste affiché), on supprime le modèle physique de l'avion, mais également les "comportements" de certains éléments de l'avion : surfaces mobiles, trains, ..., et également les feux .
Alors, comment supprimer le pare-brise tout en conservant les feux ?

J'ai écumé le net, et n'ai rien trouvé d'autre que d'avancer le point de vue devant le pare-brise avant, ce qui en effet supprime l'affichage du pare-brise, mais fausse nettement la position du pilote dans l'avion.

J'ai alors tenté de modifier le modèle physique de l'avion : j'ai réussi à importer ce modèle dans Blender, et à supprimer le pare-brise, mais impossible de re-exporter la chose dans FS2020 ; c'est une véritable galère, on est dans le monde du logiciel libre, et hélas il est très difficile de trouver la bonne version des plugin d'import/export par rapport à la version de Blender et celle du sdk de FS2020 ; ça fonctionne pour une simple scène, mais échec pour l'avion (je ne mets pas en cause les logiciels, c'est juste que je n'y arrive pas )

Mais j'ai quand même constaté que le modèle de LOD00 (le modèle le plus détaillé, celui qui est forcément utilisé lorsqu'on est dans le cockpit) contenait en effet ce pare-brise, mais que le modèle de LOD06 (le moins détaillé), ne le contenait pas.
Dès lors, une solution semble être :
1) dans le fichier "model.cfg" : désactiver "A320-NEO-INTERIOR.xml", mais conserver "A320_NEO.xml"
2) remplacer les fichiers "A320_NEO_LOD00.bin" et "A320_NEO_LOD00.gltf" par "A320_NEO_LOD06.bin" et "A320_NEO_LOD06.gltf" (renommage)

ça semble fonctionner :

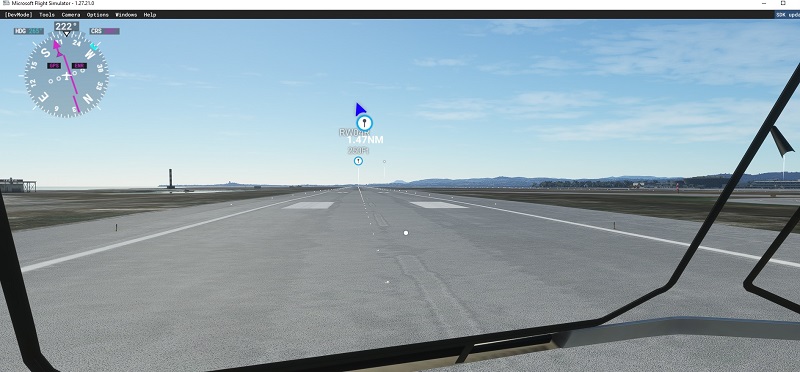

1) Le problème : désactivation de "A320-NEO-INTERIOR.xml", le cockpit 3D n'est plus là, mais le pare-brise est toujours là :

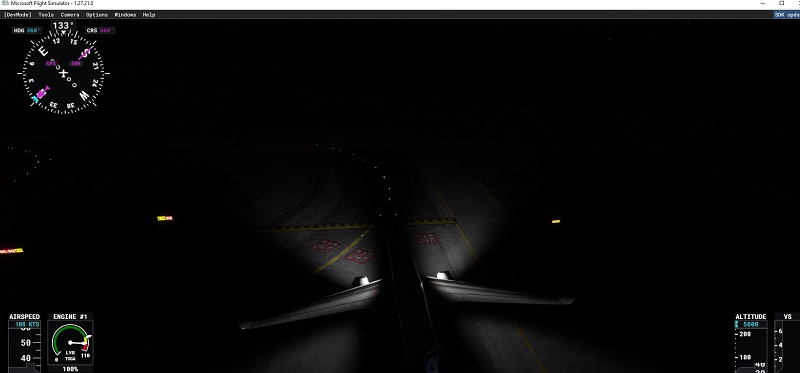

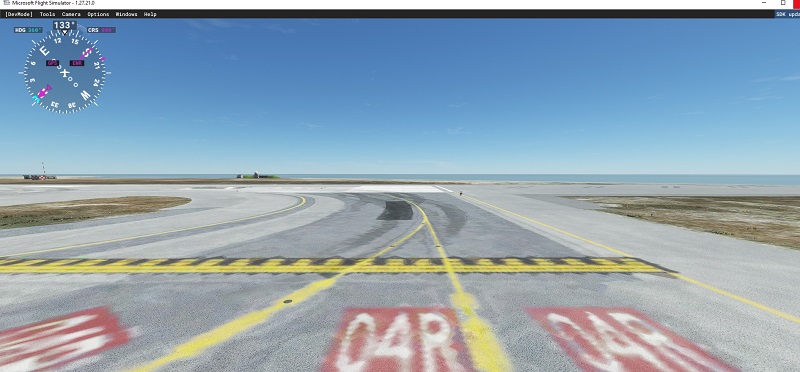

2) Solution : après remplacement des LOD : le pare-brise a disparu, et les lumières sont toujours là






Michel

[JacquesZ]

Bravo Michel!

Je suis encore une fois bluffé par ta détermination (dedication comme on dit en anglais) a défricher ce territoire inconnu jusqu’à réussite, au point de faire un lanceur dedié.

Bien joué.

Jacques

[A320 hérétique]

Merçi Jacques,
en matière de détermination, c'est vrai que je n'aime pas du tout baisser les bras ! mais tu n'as rien à m'envier avec ta quête d'un nouveau bureau , content que tu ai trouvé !
Michel

[algue14]

J'en suis pas a tester la config avec wideview, mais ça m’intéresse de me débarrasser du cockpit pour avoir une vue externe plein ecran.
j'ai donc essayé ton astuce (avec le cj4, mais la structure des models est strictement identique):

1) dans le fichier "model.cfg" : désactiver "A320-NEO-INTERIOR.xml", mais conserver "A320_NEO.xml"
2) remplacer les fichiers "A320_NEO_LOD00.bin" et "A320_NEO_LOD00.gltf" par "A320_NEO_LOD06.bin" et "A320_NEO_LOD06.gltf" (renommage)
ça semble fonctionner :

le problème c'est que les fichier XXX_LOD06.BIN et XXX_LOD06.GLTF existent déjà dans le dossier "model"
le renommage des LODOO en LOD06 donne donc des XXX_LOD06(2).BIN et GLTF.
peut être faut-il renommer les LOD00 en LOD06 et les LOD06 en LOD00??
Je vais essayer ça

[A320 hérétique]

Alain,

sauvegarde les LOD00 sous un autre nom, supprime ensuite les LOD00 qui sont toujours là, duplique les LOD06 et renomme les LOD06 dupliqués en LOD00.
Michel

[Bradsena]

Bonsoir,
Je suis sur la même réflexion pour bon cockpit de baron avec la contrainte que moi je doit voir les ailes et les moteurs sur les côtés et le capot devant!
J’ai expérimenté en renommant le fichier model interior. Le résultat me conviendrait assez mais du coup les instruments ne s’affichent plus et je ne peut pas les extraire dans une nouvelle fenêtre.
As tu une solution à ça où passe tu par un autre logiciel pour tes instruments?
Ma prochaine piste est de modifier les fichiers texture pour rendre transparentes les parties gênantes mais pour ça je cherche quelqu’un qui s’y connaît en livrée, je n’y arrive pas.

[A320 hérétique]

Bonjour Bradsena,

pour ce qui concerne le déport des instruments, je ne peux pas t'aider, mon cockpit est un cockpit physique, et les "instruments" physiques sont pilotés par A320 FMGS (et non FS2020).

Pour ce qui est de la modif des fichiers de l'avion, il s'agit des fichiers XXX_LOD00.gltf, et pour rendre invisible une partie de l'avion, je pense qu'il faut carrément modifier ou supprimer cette partie, ou alors peut-être utiliser un matériau totalement transparent (pas de réflexion, pas de déformation ...), je ne connais pas assez pour te dire, mais suis un peu dubitatif.
Pour modifier ces fichiers, il faut passer soit par 3DMax (ce qu'à l'évidence utilise Asobo) - hyper cher, ou Blender.
Avec Blender, j'arrive à importer les fichiers gltf, j'arrive à les modifier, mais FS2020 n'en veut plus ! pourtant j'arrive à visualiser les fichiers résultants avec la visionneuse 3D de microsoft (visionneuse qui en revanche n'arrive pas à visualliser les .gltf natifs ???).

Apparemment, Asobo est en train de travailler sur l'export Blender/FS2020 ; il faut regarder dans la doc du SDK (que je trouve pas mal faite, pour une fois !), ça évolue presque tous les jours : voir les chapitres "Samples, ...", "External asset creation", et "How to create an aircraft" ; le sujet n'est pas vraiment simple.

A noter : j'ai vu que le sujet "occulter le cockpit 3D" est dans la liste des demandes d'évolution Asobo, en assez bonne position, statut "à l'étude".

Michel

Michel

[chrisprol]

Bonjour Michel et bravo pour tes recherches ,je m'en inspire beaucoup.
J'ai fais les manips pour le cockpit ,ça marche bien mais manque le feux de taxi, mais bon je ferais sans.
A autre chose, afin de ne pas chercher pour rien ,as tu réussi à aligner les 3 vues en passant par expérimental,ça me paraît très compliqué ,sinon comment fait tu, notamment pour le zoom sur une fenêtre.
Merci par avance

[A320 hérétique]

Bonjour Chrisprol,

Je t'avoue ne pas avoir noté l'absence de taxi light, je ne vole que rarement de nuit ; j'ai essayé de comprendre le mécanisme mis en oeuvre par fs2020 pour les feux de l'avion, mais je n'ai même pas trouvé trace de la chose ! le coup de chance, c'est que ça se passe à l'extérieur de l'avion et non dans le cockpit, d'où le fait que museler "A320-NEO-INTERIOR.xml" préserve les éclairages extérieurs ...

Pour le second point, l'alignement des 3 vues est très simple, regarde sur mon site, j'ai décrit la chose ; le truc à bien comprendre, c'est que fov et zoom sont l'expression d'un seul même état, donc en multi-view, avec un seul fov pour chacune des vues, il n'y a qu'une seule valeur de zoom possible, à déterminer visuellement par ajustements successifs (très rapide, tu te mets sur une piste, les 3 vues affichées, tu dois voir le bord droit sur l'écran de face et celui de droite, le bord gauche sur l'écran de face et l'écran de gauche, il faut ajuster le zoom jusqu'à le bord droit soit bien aligné, idem à gauche).

Michel

[chrisprol]

Merci Michel
Pour info le problème du pare-brise ne se pose pas et on a le feux de taxi en prenant un autre avion que l'Airbus,genre cessa 172 mais les feux sont moins puissants ,pour le reste je vais aller sur ton site
Bonne journée
Christian
