J'allais le dire.... "ETAT D'AVANCEMENT : 3%" !!! ça ressemble à une mise à jour Windows mon histoire....

[A320 hérétique]

Non, non, tu exagères sérieusement, c est presque fini !
Mais à chaque fois qu'on fait dans le proto, les idées de faire mieux apparaissent au fur et à mesure de l'avancement : il faut résister, aller au bout, en considérant que c'est une v1 ; la v2 viendra après, et aura d'autant plus de chances d'être nettement mieux que l'on aura été au bout de la première. Sinon, il y a risque de ne jamais terminer, et de se démobiliser ...
Sur ce coup là, il me semble que tu as trouvé solution à toutes les difficultés, encore bravo
Michel

[steph737]

ah oui d'accord, pour ce module c'est quasi fini et c'est effectivement une v1, il y a plein de trucs qui me plaisent pas trop et qui pourrait être améliorés, mais ça attendra , je voulais dire qu'il me reste 97% du pit à faire.... et quand je vois le temps passé sur celui-là !!!

Bon honnêtement c'était le module le plus tordu et le plus exotique, le reste devrait être plus simple, je vais m'organiser pour alterner entre les panels des consoles latérales ( travail répétitif globalement ) et les trucs plus spécifiques pour lesquels ne pas aller trop vite arrange les choses !

J'ai déjà trouvé quasiment tous les composants spéciaux( c'est un peu la différence avec un liner, certains panels sont tellement denses que les inter, potars et commutateurs rotatifs classiques ne passent pas ).

[steph737]

Bon c'est un peu mou du genou en ce moment....

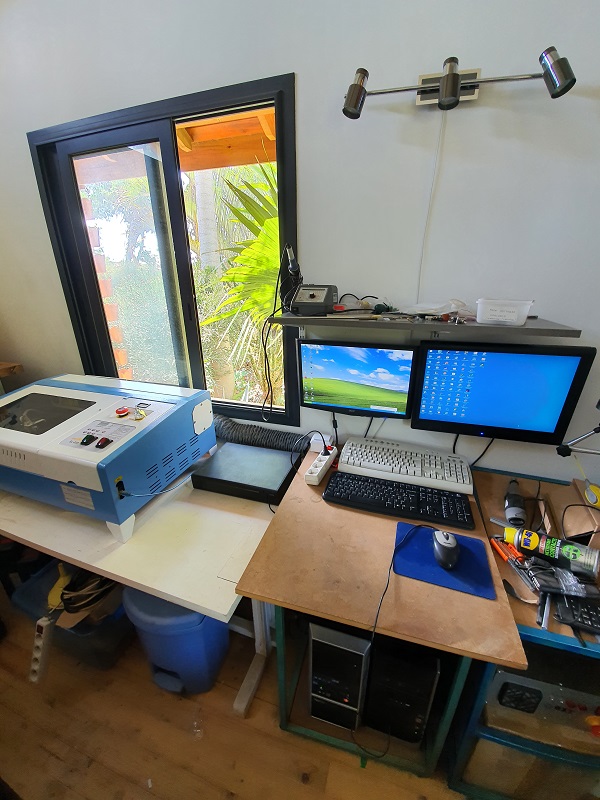

la cause à une décision d'anthologie de transformer mon petit atelier qui ressemblait à une décharge publique en un espace de travail agréable = gros rangement !

C'est beaucoup mieux, j'ai pu libérer la table de salle à manger qui prenait la même tournure









Ensuite j'ai repris des mesures de jeu sur la cnc et j'ai refait les réglages de "backlash" ... moyennant quoi je commence à approcher des cercles qui en sont presque.... mais les valeurs de jeu sont énormes...





Les gravures sont d'un meilleur aspect ... ça gratte toujours un peu la faute je pense à la très mauvaise qualité des stylets chinois qui s'émoussent très vite. Ils sont plus forts en génie bio chimique qu'en aciers...

[A320 hérétique]

Bonjour Stéphane,

sympa ton atelier, il est lumineux, ç'est souvent pas le cas ...

Pour la cnc, en effet, c'est beaucoup mieux, je pense que pour les (tout) petits défauts qui subsistent, si tu tournes assez vite, il faut aussi regarder du coté de la qualité des plaques cuivrées, les plaques standards ne sont pas terribles (j'ai un stock de standard, mais à coté j'en ai un peu d'origine allemande, grosse différence).

Tu dis avoir beaucoup de jeu, tu peux en dire plus ?

A titre de comparaison, j'ai, sur la mienne, refais une campagne de mesure après quelques années d'utilisation, voilà en résumé ce que ça donne :
- Axe des Y (1 seule vàb, mesure sur une course de 300 mm) : écart de justesse atteignant 85/1000 sur presque toute la course, et jeu atteignant 4/100 sur la zone de travail habituelle (1 à 2/100 en dehors).
- Axe des X (2 vàb, mesure sur une course de 350 mm) : écart de justesse atteignant 15/1000 en fin de course (progression linéaire), et jeu atteignant 15/1000 mais à peu près constant sur toute la course.

Pour faire les mesures, j'ai couplé le support de la broche avec une règle de mesure optique, précision 5 microns : écart de justesse en comparant les ordres de déplacement de Mach3 avec la mesure de la règle, et jeu en comparant sur la règle l'atteinte d'une position donnée dans un sens puis dans l'autre.

Résultats mitigés, je constate une usure nettement supérieure sur l'axe des Y, avec une seule vis (diam 20), alors que sur l'axe des X, avec 2 vis de 20, la justesse et le jeu doivent correspondre à peu près à la norme (c'est de la vis chinoise, pas de la vis de précision, totalement hors de prix).

J'essaierai peut-être de contrer le jeu de l'axe des Y par soft, mais il n'y a pas encore le feu pour ce que je fais ; mais en revanche je me pencherai surement sur la broche, je ne l'ai pas encore vérifiée, mais elle a déjà beaucoup donné (kress).

Michel

[PapaLima]

Bravo pour le rangement !

Un bel atelier que tu as là

[steph737]

Bonjour,

ranger un atelier, c'est un combat permanent on dirait....

l'atelier m'a servi de pièce "témoin" pour les finitions quand j'ai construit la maison, c'est pour ça que c'est un peu "léché"...

Même le parquet en pin avait été vitrifié... mais bon ça n'a pas tellement résisté à un usage "bricolage" !!!

Michel,

me suis trompé ma broche KRESS 1050 (AMB en fait) à fond tourne à 25 000 , ( l'ancienne KRESS 800 montait à 30 000... ), du coup me suis dit que je pouvais la laisser en permanence. ( avantage elle descend à 5000 pour le fraisage pmma, vu mes vitesses d'avances de misère....). Mais il faudrait que j'essaie l'autre en gravure (mais ça m'arrange pas ! )

Concernant les jeux j'ai carrément honte.... après mesures au comparateur il a fallu que je mette 72 pas de rattrapage sur X ( vis trapèzo de 12, pas de 3 mm, 800 pas/tr >> 0.27 mm de jeu, et à peu près la moitié sur Y.
C'est du délire ça devrait se sentir à la main.... y'a forcément des trucs qui bougent mais j'ai toujours pas trouvé quoi, je suis bon pour un démontage complet mais je ferai ça qd j'aurai fabriqué un petit stock de ...quoi m'occuper... dès fois que ça se passerai mal.

[A320 hérétique]

Ah oui, presque 3/10 ; c'est trop pour une CNC comme la tienne, mais le rattrapage de jeu semble remarquablement efficace, ça me bluffe ...

Sur ma petite fraiseuse (simil Sieg X2), j'ai même plus, mais comme j'ai une DRO sur chaque axe, ça ne gène pas du tout ; pour mesurer le jeu, j'ai fixé le conparateur sur la vis, et positionné la pointe de touche sur la noix : en secouant de droite et de gauche, je mesure bien le jeu, la noix de la vis trapezoïdale est à l'évidence bien fatiguée ; j'ai cru comprendre qu'il fallait presque considérer qu'il s'agissait d'un consommable ! d'ailleurs, j'ai récement acheté une petite vis trap pour remplacer celle du petit chariot de mon tour, avec la vis j'ai une bonne demie-douzaine de noix !!! (laiton, c'est pourri, je vais en refaire en delrin).

Michel

[steph737]

Je pense aussi à une usure de l'écrou en laiton, mais le montage est bizarre, pas de fixation axiale par vis que ce soit sur X ou Y....

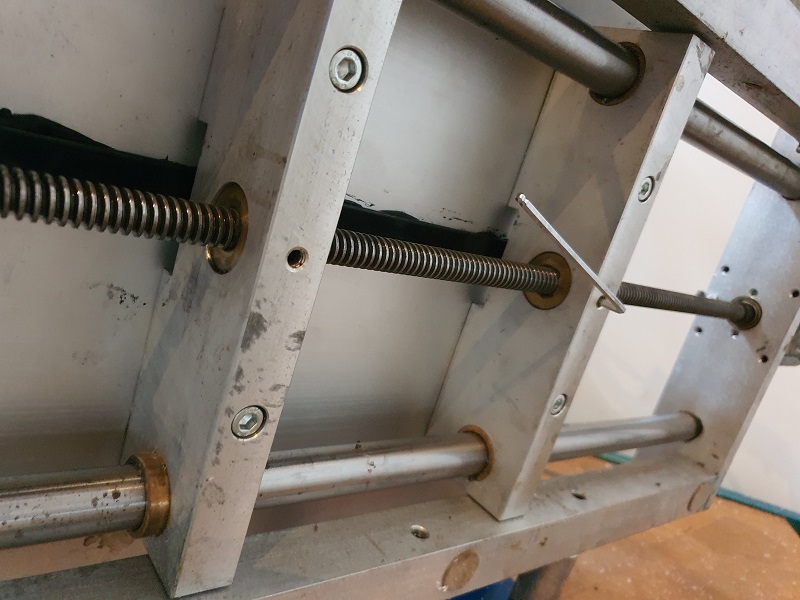

Sur Y il y a deux écrous ( j'avais déjà montré cette photo )



Celui en avant semble fixe ( monté en force ? ), celui en arrière lui flotte un peu si je desserre la vis radiale à méplat. J'ai essayé de la desserré puis de bouger la table à contre de la valeur du jeu avant de la resserrer.... ça ne change rien sauf que si je serre trop ( et pourtant à peine... ) ça bloque carrément la vis !!!

Conception pourrie je pense....

Sur X (encore oublié de prendre la photo ) il ya une noix qui contient l'écrou ( je pense qu'il n'y en a qu'un de 40 mm de long environ ) et là aussi 3 vis radiales sur les 40mm .. aucune action apparente.

Pour accéder à la noix , il faut complètement démonter la machine.... j'ai abandonné, pour peu que les roulements aient aussi été montés à la presse....

Bref je crois que ça va rester comme ça jusqu'au jour où le jeu ne sera plus gérable...

Alors oui le soft se débrouille bien pour compenser.... au prix de valeurs d'avances restreintes, ce que j'avais constaté dès le départ. Si on met des avances "normales" il n'a plus le temps de compenser et ça déforme les parcours...

D'où mes problèmes initiaux d'usinage de pmma que j'ai enfin pu régler par l'achat d'une broche plus lente + soufflage amélioré.

Du coup j'en profite pour jeter un œil à l'énorme contrôleur....



C'est propre .... et c'est bien vide !!! .

Étonnant le transfo torique !

Étonnant aussi le manque de poussière après 12 ans sans être ouvert, le filtre en face avant ( pompeusement signalé comme "fan", le ventilo est à l'arrière en fait ) n'y est surement pas étranger, une idée qui mériterait d'être généralisé sur les tours PC "tropicalisées ou pas " !



Du coup cette place me rappelle que j'avais pensé à une petit amélioration ....

De l'éclairage pour moins galérer pour les reprises de positions quand on retourne un panel ou un pcb....

Des chutes de réglettes à led, un petit module pwm à 2 € dont je teste le déport du potar ( pas utile ici mais pour plus tard... ) ce qui me permet de constater que c'est vraiment de la camelote, quand on dessoude le potar , y'a tout qui vient avec , les vias, les pistes.... à retester en chauffant moins fort, à mon avis y'a encore du plomb en chine....



Je cache le logo BZT ( je suis plus très heureux avec eux ) avec le potar....



Résultat sympa et efficace
