Avion école militaire Français à hélices

[Boutondair]

Oui ce qui est le plus vexant c'est d'avoir fini tard et de te dire que tu n'as plus le temps de refaire la pièce, mais bon on vera ça un autre jour et la CNC connait les cotes donc il ne reste plus qu'à démonter

David

[A320 hérétique]

Boutondair,
ça a vraiment une bonne tête ... et je mesure le boulot qu'il y a derrière, bravo ; et juste une petite aiguille à refaire, c'est rien ; quand je considère mon expérience, je refais bien une pièce sur 4 ou 5 !
Michel

[stevelep]

Oui David, il vaut mieux utiliser le logiciel test, voir même tes premier essai de code SIOC
pour les gauges sans mettre les aiguilles, avec un trait de stylo sur le servo ou alors
avec les aiguilles mais sans le boitier. Car même en programmant avec rigueur on
peux toujours se tromper d'un chiffre et écraser son aiguille contre le bord ... ca arrive à tout le monde

Et n'oublie pas d'utiliser la fonction LIMIT x, y, 0 avant d'envoyer à servo.

BOB

[Boutondair]

Bonsoir,

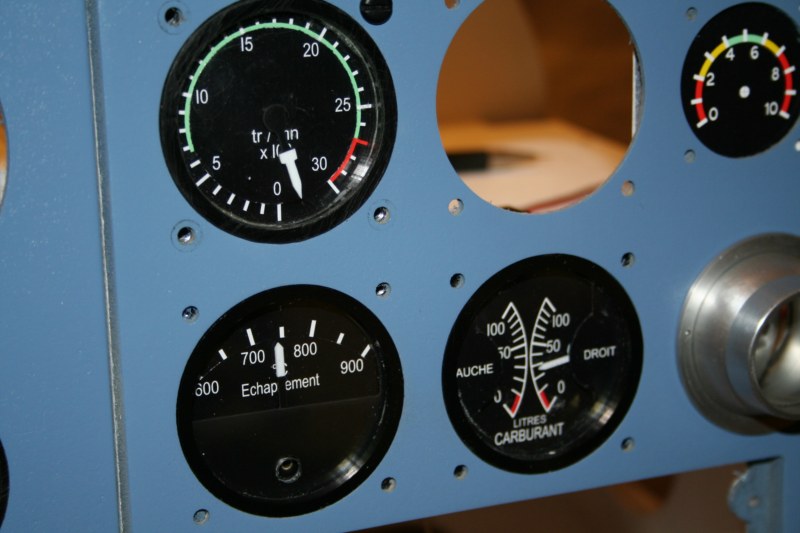

Encore une nouvelle gauge mais pas tout à fait finie, pas testée non plus avec le logiciel de tests mais cette fois ci avant de mettre en place le servo je lui ai attribué la valeur 500 soit environ la moitié de sa course



Ca donne mieux en vrai que sur la photo

à bientôt pour la suite

David

[Denis]

Bonjour,

je n'ai pas trouvé la section "présentation" mais créer un sujet par là :

viewtopic.php?f=98&t=3677

Merci

Bonjour Denis,

Je suis content si mon projet ait pu te donner envie de te lancer dans l'aventure

Je vois que tu métrises bien Autocad et aussi sketchup ce qui est un bon point si tu veux réaliser des pièces usinées avec une CNC

Je t'invite donc à ouvrir un post dans la section présentation afin que l'on puisse voir ton projet plus en détail et surtout donner notre avis

David

[Boutondair]

Bonjour à tous,

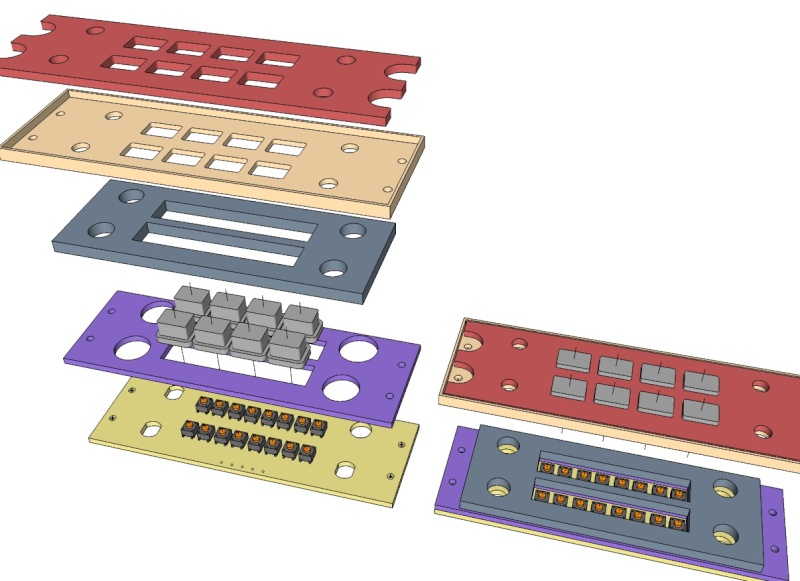

Le projet n'avance pas vite, les gauges sont en standby pour le moment car je prepare mon premier panel, le CP 468, voici sa composition



A bientôt pour la réalisation

David

[A320 hérétique]

David,
Ta sol est super luxueuse ! Pourquoi pas les 2 couches supérieures en une seule, et pourquoi la couche violette ? (les touches peuvent être prises en sandwich entre ci et couche médiane, non ? Et pourquoi 2 switchs par touche ? J'ai l'impression que tu vas te créer plus de pb qu'autre chose ... ( j'ai essayé les 2 switchs, tu n'en auras toujours qu'un seul qui établira le contact qui compte !).
En tous les cas, ça promet !
Michel

[Boutondair]

Bonjour Michel,

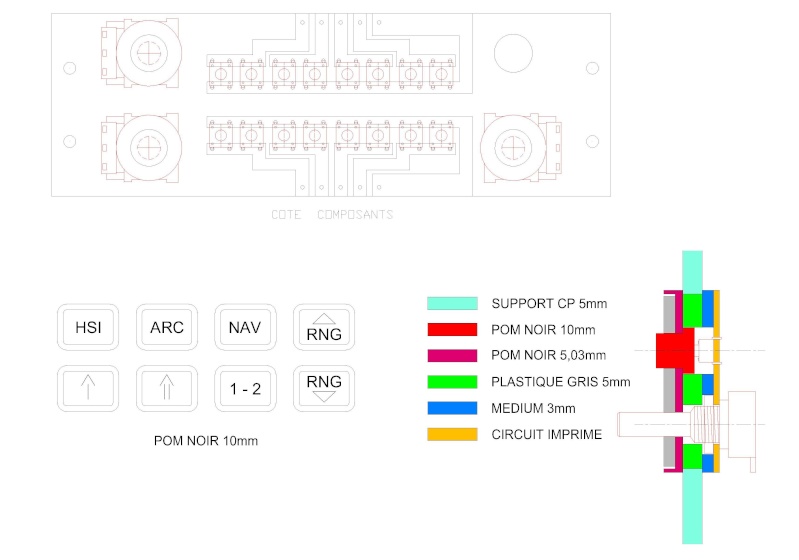

Merci pour tes remarques, voici une coupe pour que tu comprennes pourquoi toutes ces couches

Le CI
La couche entre le CI et le support en 5mm du TDB pour noyer les écrous des encodeurs
La couche qui est intermédiaire de meme épaisseur que le TDB 5mm et qui permettra de faire coullisser les boutons
Les deux couches pour le panel (deux pour etre plus proche de la réalité, peut etre qu'une aurait suffit ?)

Pour les deux poussoirs par boutons ils seront jumelés bien sur et comme j'en ai beaucoup trop commandé (un lot) je les utilise dans les souci aussi de ne plus y revenir en cas que l'un d'eux lache



David

[betedesvosges]

Bravo David !

[A320 hérétique]

Ah, ok, tout compris.

juste un petit conseil en ce qui concerne le guidage des boutons (j'ai réalisé mes korrys sur un principe très similaire à ce que tu envisages, c'est pas évident d'avoir un bouton qui glisse bien) : il faut que la zone de contact entre bouton et son guide soit la plus longue possible, et que le guidage soit au plus proche de là où tu appuies sur le bouton (pour éviter des effets de couple qui vont géner le glissage), et donc je pense que ça n'est pas la couche verte qui doit servir de guide, mais ton ensemble faces avant, qui du coup doit être le plus épais possible : si le POM pour les boutons fait entre 10.5 et 11 (ce qu'on a quand on commande du 10), la partie la plus large du bouton, en bas, n'a pas besoin de faire plus de 1 mm d'épaisseur, et le reste doit être au maximum dédié au guidage, et bien sur à la partie qui déborde de la face avant.

Bon courage, Michel
