Commutateur pour Saitek Switch Panel

[PapaLima]

Bonsoir à tous,

J'ai un Saitek Switch Panel dont le commutateur à gauche (Off/Mag L/Mag R/Mag Both/Start) s'est finalement grippé et reste bloqué.

J'ai démonté le panel pour le vérifier et lui mettre du WD40
Il a repris du service quelques heures et est de nouveau bloqué

Je recherche donc à remplacer cet interrupteur (commutateur ?) rotatif 5 positions mais je me perds dans les sites de composants. Il y a des 4 ou 6 positions par pas 5. On trouve aussi des 1 circuits, 2 circuits ou plus...
Je dois aussi changer le bouton plastique qui a souffert. Il me faut un bouton neuf qui s'adaptera dessus.
Les contacteurs à clés seraient parfait mais ne semblent faire que 2 positions...

Bref perdu je suis.

Avez vous une idée de ce que je pourrais mettre en remplacement ?

Merci et bon week-end
Philippe

[F-DEUZ]

Bonjour Papalima,
Sur un six position tu as une bague métallique qui te permet de limiter le commutateur à cinq positions voir moins.
Après tout dépend de l'angle de rotation à chaque cran
A+ - Denis

[fab]

Tu peux publier une photo stp ?

[PapaLima]

Bonjour Papalima,
Sur un six position tu as une bague métallique qui te permet de limiter le commutateur à cinq positions voir moins.
Après tout dépend de l'angle de rotation à chaque cran
A+ - Denis

Merci du tuyau Denis.
Du coup un 6 positions irait bien. Et si çà ne tombe pas pil poil, je change les étiquettes

[PapaLima]

Tu peux publier une photo stp ?

Salut Fab,

Non j'y ai pensé qu'après l'avoir remonté. Par contre j'ai "mieux" : sur le net un gars à fait un clip de son démontage, royal.

On voit très bien le commutateur : https://youtu.be/CENShdgTOcI

a+

[fab]

Ah oui, c'est un classique 30° soit 12 positions.

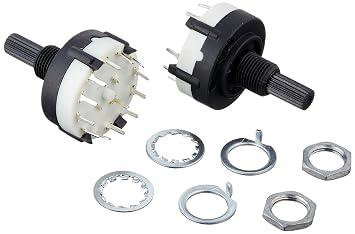

Tu peux même prendre un 1 circuit, 12 positions et vérifier qu'il y a bien une bague de blocage (tu la place où tu veux 2,3,4,5,6,..,12 positions) comme sur la photo, la bague au centre :


https://www.amazon.fr/sourcingmap%C2%AE-2Pi%C3%A8ces-Position-S%C3%A9lecteur-commutateur/dp/B00K7ZYX1U

Par contre, l'idéal serait de trouver un axe en métal !

[PapaLima]

Je visualise mieux le composant à trouver avec ces remarques !!

[PapaLima]

Pour vous tenir au courant, j'avais fini par prendre un sélecteur de guitare car il fait clic-clac , est en métal avec un gros bouton qui remplacera bien celui d'origine du panel.



Par contre pas fait gaffe, c'est du "marketplace" qui vient de Chine... livraison avant Noël

Je vous tiens au courant

[fab]

Ah oui, métal, c'est mieux !

[JacquesZ]

Par contre avec ce genre là, pas moyen de bloquer le nombre de crans.
Pour les miens métalliques d'origine Saitek (ceux des radios) j'ai mis une vis sur le panel qui empêche le bouton de dépasser la position Start.
Je vais passer aux contacteurs 12 positions pour implémenter l'astuce de Pierre.

Jacques
