Jauges à la demande ...

[algue14]

Hello,

J'ai refait l'image du fond car je trouve les chiffres blancs pas assez blanc et la def de l'ensemble pas encore terrible.
Je t'envoie par mail le fichier en png.
il y a un beau cadre ici :

http://wiki.x-plane.fr/index.php?title=Fichier:Chppma_essais_cockpit_all_attitude.png

Ce genre d'instrument est surtout utilisé sur les jets militaires, donc ne te fie pas trop sur ce qui
est utilisé sur un coucou de tourisme

[fab]

Hello,

J'ai refait l'image du fond car je trouve les chiffres blancs pas assez blanc et la def de l'ensemble pas encore terrible.
Je t'envoie par mail le fichier en png.

OK, mais tu peux essayer tout seul en déposant l'image en PNG dans le fichier "fond_boule.zip"
En ce qui concerne le blanc, c''est un monde 3D, c'est moi qui doit définir l'éclairage et sa direction, donc si tu as défini du blanc dans l'image, ne cherche pas plus loin ! c'est l'éclairage qui change la couleur.

il y a un beau cadre ici :

http://wiki.x-plane.fr/index.php?title=Fichier:Chppma_essais_cockpit_all_attitude.png

En effet, faudra le redessiner, 146Px², c'est trop petit !

[algue14]

OK, mais tu peux essayer tout seul en déposant l'image en PNG dans le fichier "fond_boule.zip"

Oui ça marche, mais c'est surtout toi qui peux juger si c'est convenable ou pas.

faudra le redessiner, 146Px², c'est trop petit !

J'ai essayé de l'agrandir de façon a avoir 200X200 comme celui d'origine (diamètre "bague" interne)et l'inclure au zip,
mais ça rend pas l'image telle qu'elle, je pense que c'est dû au mesh qui n'est plus en rapport.

[fab]

Pour les graduations, c'est beaucoup mieux, peut etre les rapprocher de l'echelle centrale ...

J'ai essayé de l'agrandir de façon a avoir 200X200 comme celui d'origine (diamètre "bague" interne)et l'inclure au zip,
mais ça rend pas l'image telle qu'elle, je pense que c'est dû au mesh qui n'est plus en rapport.

Bizarre, si tu respectes la taille externe du cadre de 200px², Le mesh suit les 200px² indépendamment du contenu

[fab]

C'est bien cela, le cadre doit faire extérieurement 200px² ...
Pour un cadre carré, je doit retravailler sur le Mesh

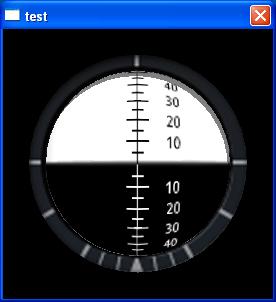

Dans cette version 0.03, le cadre ne tourne plus



C'est brut, c'est pas blanc ... à toi de jouer

[algue14]

Pour les graduations, c'est beaucoup mieux, peut etre les rapprocher de l'echelle centrale ...

oui, je m'en doutais, je m'en suis rendu compte.
ça c'est rapide à faire

C'est brut, c'est pas blanc ... à toi de jouer

Là par contre, c'est plus "artistique" et c'est pas là que je suis le meilleur
donc peut être quelques jours de délai, car en plus j'ai mes enfants et petit enfants en vacances chez moi.
je ne les vois pas souvent car ils habitent loin, donc j'essaie d’être souvent avec eux.

[fab]

donc peut être quelques jours de délai, car en plus j'ai mes enfants et petit enfants en vacances chez moi.

eh Alain, c'est pas le bagne ici , il n'y a pas d'urgence !
Au départ, c'est juste un essai pour voir si le 3D pourrait convenir.
J'ai moi même encore du travail pour rendre l'instrument opérationnel.
Je vais d'ailleurs l'interfacer avec FS pour valider la solution, donc le graphisme peut attendre un peu...

Au passage, que me conseilles-tu pour les repères au centre de l'instrument ?
- 2 traits blancs et un point blanc au centre
- 1 repéres jaune seul au centre

Fabien

[algue14]

eh Alain, c'est pas le bagne ici , il n'y a pas d'urgence !

Oui,oui,je sais bien, mais ça coute rien de prévenir

Au passage, que me conseilles-tu pour les repères au centre de l'instrument ?

ben, le meilleur conseil qui me vient à l'idée, c'est de se baser sur un vrai; rien de mieux pour être réaliste.

http://www.aviation-dream.com/Alb_inst/110514%20-%20Horizon_artificiel.html

http://www.artcurial.com/fr/asp/fullCatalogue.asp?salelot=1912+++++405+&refno=10312610

D'ailleurs je ne trouve que ce modèle!!!

Au passage un truc me chiffonne, normalement la boule pivote sur 3 axes, donc si par exemple on est incliné, si on entame une montée la boule doit pivoter selon un axe vertical sans varier sur le roulis, c'est pour ça qu'elles sont graduées
sur toute leurs surface.j'espère que je suis clair, c'est pas simple a mettre en phrase

[fab]

Au passage un truc me chiffonne, normalement la boule pivote sur 3 axes, donc si par exemple on est incliné, si on entame une montée la boule doit pivoter selon un axe vertical sans varier sur le roulis, c'est pour ça qu'elles sont graduées

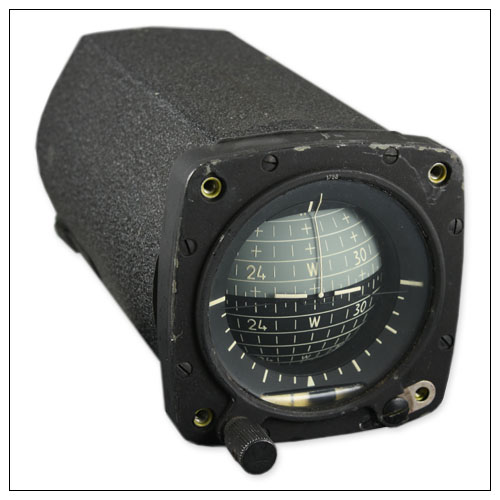

Sur les modèles que tu me montres, s'il y a une 3ème rotation, c'est un axe de compas d'où la présence de la lettre W et des chiffres 24 ... 30 ...

[fab]

En fait, la demande faite par Jack était celle-ci -
- Faire un horizon autonome sur la base du modèle qu'il ma envoyé et que que voici :


Pour cette première ébauche, la boule n'a bien que 2 axes : élévation et roulis

Et je confirme, le cadre ne tourne pas !

Fabien
