Jauges à la demande ...

[fab]

Horizon Version 0.04
J'ai ajouté la communication avec FS et les repères centraux



en téléchargement ici : http://fabien.deheegher.free.fr/download/jauges/index.htm

[orion33]

En fait, la demande faite par Jack était celle-ci -

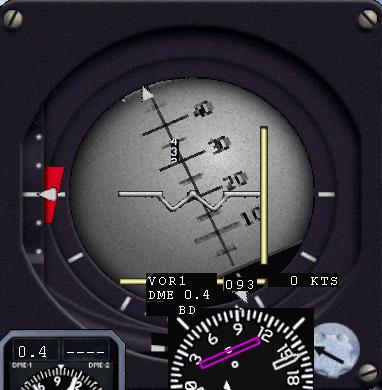

- Faire un horizon autonome sur la base du modèle qu'il ma envoyé et que que voici :


Pour cette première ébauche, la boule n'a bien que 2 axes : élévation et roulis

Et je confirme, le cadre ne tourne pas !

Fabien

Bonjour Fabien,
Oui cette boule n'a que deux axes roulis et tangage. Sur la boule montrée par Algue14, la rotation permet d'avoir le cap en plus, ce type de boule est utilisée sur les avions Dassault, notamment sur Mirage III ;) j'ai plein de photo sur elle si une jour tu en as besoins ! (voir aussi le Mirage III de restauavia)
@+
Patrick

[fab]

Merci Patrick,

En effet , dans le cas de Jack, c'est B737.
Donc je fait celle-ci, puisque c'est sa demande.

Si quelqu'un se manifeste pour un modèle avec 3 axes, je me pencherai sur la question ...
Le plus complexe étant le dessin en planisfere de la boule pour sa projection sur l'object 3D

Il y a déjà quelques photos ...
Si tu as belle photo de face, vas-y, envoies

[orion33]

Pas de photo du modèle B737 ...en voilà un qui y ressemble :
http://www.ebay.co.uk/itm/Horizon-sfena ... 1701963050?

[algue14]

Ce serait bien quelque chose comme ça non ?

http://www.museeairespace.fr/uploads/tx_rgsmoothgallery/06-cockpit-boeing-747-eclaire.JPG

C'est du 747 mais bon..............!!!

[fab]

Ah oui, pas mal la photo ...

[algue14]

Ah oui, pas mal la photo ...

Reste a savoir si tu veux reproduire toute les fonctions (bon courage)
ou bien utiliser seulement le bezel en "déco"

Au fait, je pense savoir d’où vient les problème de rendu d'image du cadre,
bon je suis ignare en 3d alors c'est peut-être naïf.
Je pense que tout ce qui est dans l'image du cadre est plaqué sur le mesh, qui lui, ne semble couvrir que la partie "en biseau".
Toujours mode naïf:je pense qu'il n'y a que la boule qui a besoin de 3D,est-il possible d' inclure une image du cadre
simplement en 2D?
Sinon pour avoir la face avant complète de l'instrument il te faudra créer un mesh adapté.

Je pense qu'il serait sage d'attendre d'avoir bien défini le "cahier des charges" et valider le fonctionnement, avant de se lancer dans la création de l'image définitive de l'ensemble.

[fab]

Oui tu as tout compris !

En mode 3D, l'image seule n'est concevable que pour le décor, pour le cadre, il me faut bien une structure ou une surface déclarée en 3D avec une projection d'image.

Je vais finir l'instrument tel qu'il est, boule seulement.

Merci pour le graphique de la boule, bien reçu


Fabien

[algue14]

de rien, c'est toujours un plaisir de se rendre utile

[Boutondair]

C'est du beau travail comme toujours, comme tu es dans les horizons je te soliciterais bien pour changer le miens, en fait c'est un rouleau et non une boule

à bientôt

David
