Interfaçage de mes gauges analogiques

[fab]

Dans ta vidéo, quand tu "serres" le curseur, ton ampoule diminue en intensité?

c'est vrai je refais mon montage

ça n'est plus qu'une histoire de driver.

Je n'ai pas encore vérifié le driver, mais sache que tu ne verras le résultat de l'inversion qu'avec FS, la fonction inverse la valeur venant de FS, pas celle venant du curseur !
N'oublie pas de quitter et relancer le driver une fois les paramètres mémorisés dans la carte !

Par contre, es-ce normal d'avoir 3V minimum quand le curseur est à fond?

Là on devrait avoir proche de 0,7V

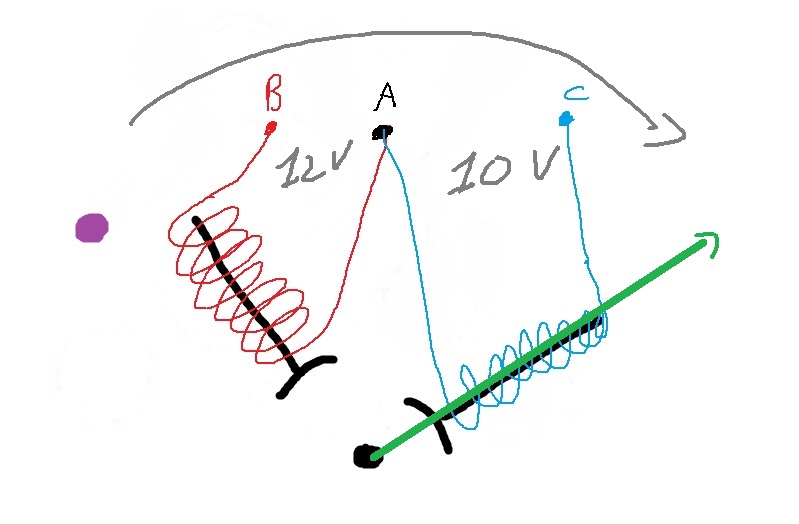

Bon ça n'est pas vraiment un soucis, pour la gauge il suffira de mettre une résistance sur A

Plutôt une résistance en B pour limiter le courant dans la bobine 1 en rouge ...

[fab]

Dans ta vidéo, quand tu "serres" le curseur, ton ampoule diminue en intensité?

>> Oui sur la première vidéo, avec les 2 transistors, c'est comme cela.

Sur la seconde, je serre l'ajustable et l'ampoule s'éteint
regarde bien la vidéo aux alentours de 33s, c'est à peine visible ...



Fabien

[FiX]

Par contre, es-ce normal d'avoir 3V minimum quand l'ajustable est à fond?

Là on devrait avoir proche de 0,7V

J'ai repris les mesures:

-Au niveau des sorties de la FDbus, à vide: J'ai 1.4mV ajustable au mini et 3.84V curseur au maxi.

-Je branche le circuit avec l'AOP et je place un voltmètre en AC (sans la gauge): 2.89V minimum (ajustable au maxi et curseur à 255) jusque 11.84V maxi (soit avec l'ajustable au mini et curseur à 255, soit simplement avec le curseur à 0 quelque soit la position de l'ajsutable)

-La même chose avec la gauge branchée, j'ai 2.48V à 11.1V avec la petite chute de tension liée à la bobine.

Bon ça n'est pas vraiment un soucis, pour la gauge il suffira de mettre une résistance sur A

Plutôt une résistance en B pour limiter le courant dans la bobine 1 en rouge ...

Là je ne pige pas.
A quoi ça sert de limiter le courant dans la bobine 1?
Puisque le problème c'est que l'on a trop de tension (2.4V) dans la bobine 2 (AC) quand on est au mini (et donc l'aiguille est déjà un peu décollée).
Donc en mettant une résistance en A, on limite un peu le courant en AC et on a un mini plus bas, donc une aiguille plus au minimum. (Par contre, si on met une résistance trop grosse, on limite aussi le courant maxi et l'aiguille ne pourra plus aller à fond).
Enfin bon, de toute façon le problème c'est que l'on ne devrait pas avoir 2.4V minimum en AC. (J'ai mesuré qu'il faudrait, au plus, 1V pour que l'aiguille soit bien au minimum)

Sur ta vidéo,je ne vois pas bien mais ta petite lampe semble être bien éteinte quand on ton ajustable est à fond.
J'ai testé avec la même petite ampoule 12V, le filament est un tout petit peu rouge quand je suis au mini (puisqu'il y a 2.4V).
Tu pourrais mesurer combien tu as en sortie quand tu es au mini? (enfin... ajustable serré à fond quoi, on se comprend...)

Au fait , quand ta lampe est éteinte (donc curseur serré à fond), tu as bien ton curseur à 255?

[fab]

-Au niveau des sorties de la FDbus, à vide: J'ai 1.4mV curseur au mini et 3.84V curseur au maxi.

1,4mv ? ça c'est pas bon je vérifie ce soir sur ma carte ...

A quoi ça sert de limiter le courant dans la bobine 1?

Oui, je retire ce que j'ai dis... je me suis planté de schéma : c'est pas dans la bobine 1 qu'il faut réduire le courant mais la bobine 2
Mais pas de résistance au point A, il faut créer un déséquilibre et donc la résistance sera en C



Avant tout il faut trouver pourquoi on n'a pas 0 en sortie de FDbus ...
A ce soir

Fabien

P.S. le colis est arrivé, je passe le prendre ce soir

[FiX]

Oui, moi aussi je me suis planté, c'est effectivement ua point C que je voyais une résistance.



Je viens de vérifier précisément les mesures sur la FDbus:

J'ai, dans mes précédents posts, utilsé le terme "curseur" à tord et à travers... J'ai corrigé les posts et pour que l'on se comprenne bien:
Je vais maintenant toujours parler d'ajustable pour le potentiomètre outA ou outB de la carte FD et de curseur pour la valeur modifiable dans le driver.

-voltmètre aux bornes - et outA => 0V
-ajustable au mini.
-je branche l'alim 5V sur la carte FDmaster => 0mV
-je branche le câble USB sur la FDmaster => 0mV
-Je lance le driver et je ne touche à rien => 0mV
-Je sélectionne l'adresse 252, je ne touche pas au curseur => 0mV
-Je déplace le curseur à 0 => 1.4mV
-Je déplace le curseur à 255 => 1.4mV
-Je serre l'ajustable au maxi => 3.89V
-Je ramène le curseur à 0 => 1.4mV

Testé en outA et outB ce sont exactement les mêmes valeurs.

[fab]

Fix, tu as trouvé un bug ...

Le convertisseur n'envoie pas du 0v lorsqu'on lui demande du 0v
Il démarre bien, après tout part en coui....le

Je plonge dans ma prog. Et le datasheet du convertisseur !

Je l'aurais

[FiX]

Ah bah si je peux servir à quelque chose...

Alors, bon courage!

[fab]

Un petit topo simplifié : Tout va bien !

Avant tout, je viens de voir cela : tu écris

je place un voltmètre en AC

C'est pas bon ! tu dois être en DC pour mesurer ce genre de tension

CA ou AC pour alternating current en anglais
DC pour direct current en anglais

Je disais donc Tout va bien, j'ai testé la carte sur ton OAT, c'est parfait !



C'est parfait à condition de t'écrire une fonction qui compensera le non équilibre du cadre mobile ...
je te fais cela et je te retourne l'OAT utilisable !

Maintenant que l'on a vu que la carte n'a rien, j'étudie ton cas de double bobines !

Fabien

[FiX]

Quand je dis un voltmètre en AC, je parle des bornes A et C de ma bobine!!

(Je suis une bille en électronique, m'enfin quand même, j'me soigne...)

[FiX]

Super pour l'OAT!

Pour ton driver, l'idéal serait peut être qu'il soit paramétrable par l'utilisateur, que tu ne sois pas obligé de fabriquer un driver par instrument...
En gros avoir une fonction supplémentaire au niveau du calibrage qui permettrait de recentrer le milieu d'une gauge un peu bizarre. (Parce qu'à mon avis, ça doit pas être la seule...)
