Cockpit Mirage 2000C matbog

[matbog]

Merci Patlog.
Je me suis aussi copieusement insulté

[A320 hérétique]

Ah, chaque fois que je vois cet engin je me dis que c'est fou, la quantité de travail nécessaire à l'accomplissement d'un simu ...

Ca m'a l'air super pratique l'utilisation des profilés alu pour la structure, il faut que j'y réfléchisse ! certes c'est assez cher, mais vu l'argent qu'on finit de toutes les façons par mettre là dedans !

Et au fait, pourquoi braser plutôt que coller ? les colles pro de maintenant sont extraordinairement performantes, j'ai vu récemment une comparaison entre les 2 techniques, il n'y avait pas photo.

Michel

[JacquesZ]

Beau travail comme d’hab Matbog!(A part la chute, mais bon ça arrive).

Une petite question:
tes gaines en tressé + thermoretractable ont l’air super, tout à fait ce qu’il me faudrait pour l’Arduino. Tu as trouvé ça où, s’il te plaît?

Jacques

[matbog]

Merci a vous deux ça fait plaisir!

@Michel: Oui les profilé alu sont vraiment très pratique. Je me fournit chez Motedis. Le 40x40mm est a moins de 10€ le mètre. Après ce qui revient vite chère c'est les accessoires (équerre, charnières, ...).

Je ne connait pas les colles professionnels, peux tu me conseiller? Pour la casquette je dois joindre 2 tôles d'acier de 0.75mm d'épaisseur par la tranche... la surface de contact est vraiment très faible.Sur la casquette actuelle j'ai collé avec de l'époxy chargée en limaille d'acier (http://www.checksix-forums.com/viewtopi ... 0#p1566730) mais ce n'est pas suffisamment costaud et ça fini par fendre.
J'ai essayé la brasure il y a quelques temps (viewtopic.php?f=157&t=5803&start=240#p77334) pour reprendre une découpe que j'avais faite trop large et j'ai vraiment été étonné par la résistance.

@Jacques: J'ai acheté ma gaine tressée extensible chez Gotronic ou Amazon.

[orion33]

c'est top

[matbog]

Merci Orion

[matbog]

Je me suis amusé a faire des petits clips à l'imprimante 3D qui me permettent de bloquer les câbles éléctriques a l'intérieur des rainures de mes profilés alu.
C'est très pratique et je commence a avoir un pit un peu plus propre niveau câblages.
J'ai aussi installé un manche provisoire.

[matbog]

On continue avec les commandes de vol et on passe au palonnier.
Je ne veux pas faire une réplique de celui du 2000 pour l'instant, j'utilise donc mon excellent MFG Crosswind.

Les 2 montants qui supportent mes écrans sont espacés de 50cm et le MFG mesure 49.4cm. Du coup il faut que je positionne le palonnier au millimetre prêt et une fois sur 2 ça frotte d'un coté.
J'ai donc réalisé des cales en alu de 10mm qui permettent de rapprocher légèrement les deux repose pied. Maintenant le palonnier fait 46.5cm et j'ai plus de problème de frottement.

Manche, manette des gaz, palonnier...mon simu est enfin utilisable!!!! Bon pour l'instant le tableau de bord n'est qu'un enjoliveur car presque rien n'est fonctionnel mais ça motive vraiment de s’asseoir en face de tout ça.

[matbog]

Ce weekend j'ai eu l'honneur de monté dans le pit de Goupil.
C'est un truc absolument fantastique!!!!

Parmi toutes les sources d'émerveillements il y a eu le HUD.
Goupil n'a pas fait un HUD fonctionnel mais il a "simplement" placé une vitre sur un support et on voit donc la symbologie affiché a l'écran au travers de la vitre.
L'effet est saisissant et apporte vraiment quelque chose.
Pour ma part je m'étais dis que je ne mettrais pas de vitre mais l'expérience de ce weekend m'a fait changé d'avis!

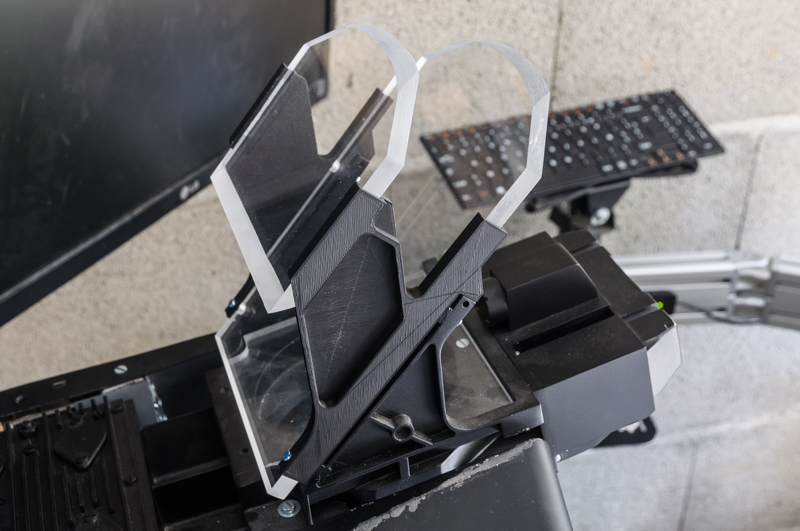

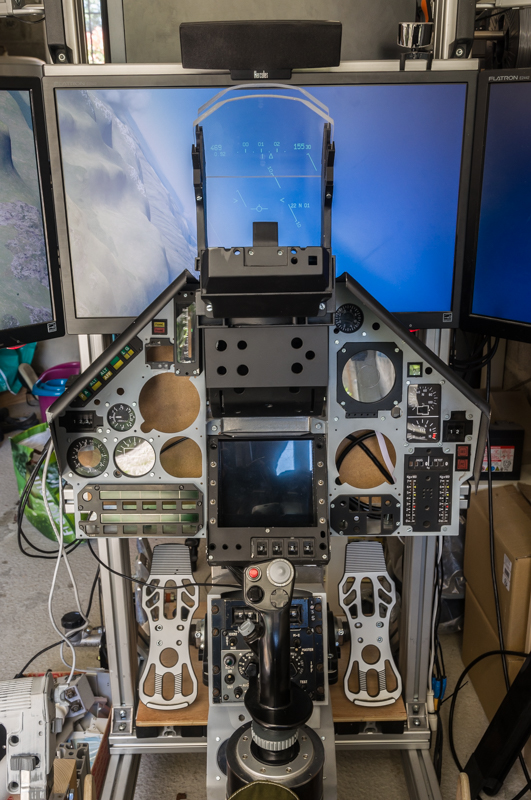

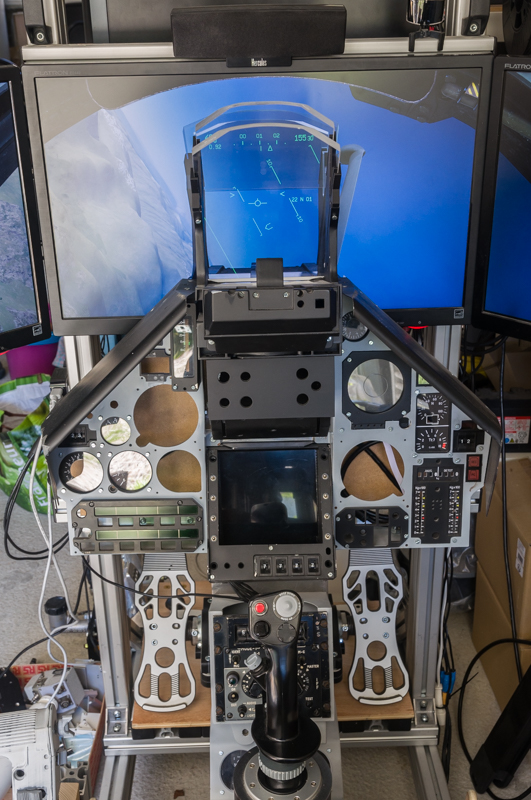

J'ai donc imprimé les supports de la VTH (c'est le mot pour les avions français!) et installé le tout.

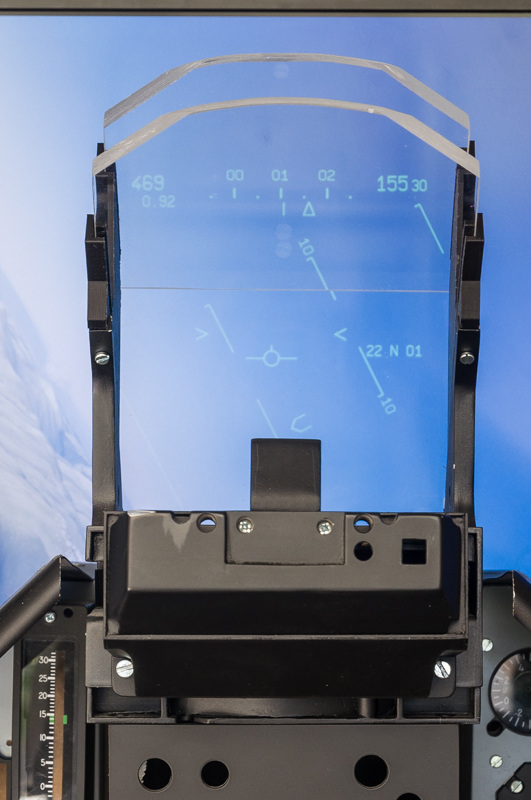

C'est vraiment très sympa de voir la symbologie a travers la vitre.

Le problème du 2000 c'est qu'il a une deuxième vitre qui sert de part soleil je crois.

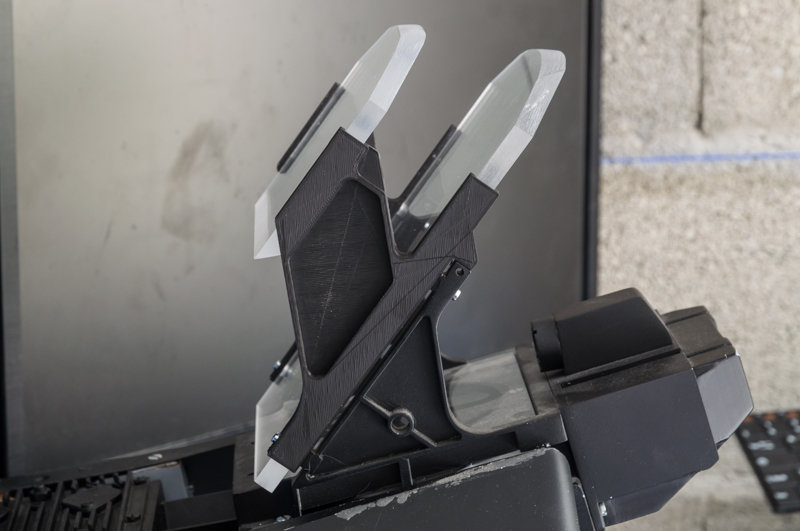

Cette deuxième vitre ajoute une déformation sur une partie du HUD qui donne l'impression d'avoir une cassure sur l'image (voir photo 3 au niveau de la barre des 10 degré).
Je vais donc rendre cette deuxième vitre amovible pour pouvoir l'enlever quand je vol.

Le deuxième problème c'est que si je n'affiche que la symbologie de la VTH (le cockpit virtuel disparaît) la perche de ravitaillement disparaît... Dans l'idéal il faudrait une vue cockpit sans la représentation des vitres et des support de la VTH mais je doute qu'on ait ça un jour...

PS: Les supports en impression 3D seront enduits et peints plus tard.

[fab]

C'est vrai que cela rend pas mal du tout !

C'est une vitre ou du plexi ?
