Cockpit Concorde

[FiX]

Dingue On dirait une boite de vitesse!!

[algue14]

Ouais, ça respire la qualité et la précision, superbe!

[fab]

Oui franck et en plus certains sont hélicoïdeaux ! Superbe !

[orion33]

Finalement pas si mal rangé mon bor**l ! ...voici le câblage sur l'A300 donc pas de problème ça doit être faisable.
Je crois que tu bosses avec le sioctruc , à Toi de jouer, là je peux plus rien pour Toi, j'y connais rien la dedans
Mais avec un PIC ça doit pas être compliqué, t'en dit quoi Fab?
Si t'as besoins d'autre info n’hésites pas.
A suivre

[fab]

C'est quand même particulier comme code, j'ai regardé le code 2 parmis 5 et je ne m'y suis pas retrouvé.
dans ta doc, ça ressemble plus. ( ça va me servir aussi je pense )

Oui pour moi ce sera un avec un PIC direct dans un offset en USB, mais avec SIOC, ça doit être possible.

Fabien

[orion33]

Oui pour moi ce sera un avec un PIC direct dans un offset en USB

Je le sens bien comme ça

[concorde fan]

La plus belle mécanique embarquée qu’il me plairait d’avoir est celle-ci (ben quoi, on peut toujours rêver…) :
http://www.space1.com/Artifacts/Space_S ... i.html#in5
Elle fonctione sur 3 axes et sans aucune butée : une merveille.

Et encore plus jolie je trouve et plus ancien, sur Apollo :
http://www.space1.com/Artifacts/Apollo_ ... /fdai.html

Pour le TP à venir de toutes les manières les débuts se feront sur la partie 0,01 Mhz, autant commencer par le plus simple ! Mon panel pèse 620 g
Merci encore pour les explications et documents.
François

[fab]

Ouh la, c'est du lourd !
Mais comment tourne la boule
Superbe la batterie de peignes !


Pour revenir à ton cas et pour le fun, Il y a le SIOC, le PIC et .... à l'ancienne, les portes logiques :
schéma pour une roue qui produit un code binaire BCD (décimal codé binaire) sur 4 bit avec le code 1111 en cas de combinaisons impossibles !
- Faisable avec 15 CI de type 74LS00 (4 NAND)

[fab]

Je vous donne le code en .C correspondant !
ce sont 4 fonctions lu_F0, lu_F1, lu_F2, lu_F3 qui retournent la valeur des 4 sorties F0, F1, F2, F3 selon les valeurs des entrées A, B, C, D, E
Exemple, pour la position 1 du rouleau, executer :

Code: Tout sélectionner

int valeur_de_la_sortie_F0 = lu_F0(1,1,0,0,0)
int valeur_de_la_sortie_F1 = lu_F1(1,1,0,0,0)
int valeur_de_la_sortie_F2 = lu_F2(1,1,0,0,0)
int valeur_de_la_sortie_F3 = lu_F3(1,1,0,0,0)


Code: Tout sélectionner

/*
 2to5_radio-nav.c
*/

int lu_F0( int A, int B, int C, int D, int E );
int lu_F1( int A, int B, int C, int D, int E );
int lu_F2( int A, int B, int C, int D, int E );
int lu_F3( int A, int B, int C, int D, int E );

int lu_F0( int A, int B, int C, int D, int E )
{
   const unsigned int nOutAry[] =
   {0XFB, 0X9F, 0XD7, 0XFF};

   unsigned int nTerm=0, nX, nBit;

   if( A ) nTerm |= 1<<4;
   if( B ) nTerm |= 1<<3;
   if( C ) nTerm |= 1<<2;
   if( D ) nTerm |= 1<<1;
   if( E ) nTerm |= 1;
   nX = nTerm / 8;
   nBit = 7 - nTerm % 8;
   if( nOutAry[nX] & 1<<nBit )
      return 1;
   else
      return 0;
}

int lu_F1( int A, int B, int C, int D, int E )
{
   const unsigned int nOutAry[] =
   {0XFD, 0X9F, 0X9F, 0X7F};

   unsigned int nTerm=0, nX, nBit;

   if( A ) nTerm |= 1<<4;
   if( B ) nTerm |= 1<<3;
   if( C ) nTerm |= 1<<2;
   if( D ) nTerm |= 1<<1;
   if( E ) nTerm |= 1;
   nX = nTerm / 8;
   nBit = 7 - nTerm % 8;
   if( nOutAry[nX] & 1<<nBit )
      return 1;
   else
      return 0;
}

int lu_F2( int A, int B, int C, int D, int E )
{
   const unsigned int nOutAry[] =
   {0XFF, 0XB7, 0X97, 0X7F};

   unsigned int nTerm=0, nX, nBit;

   if( A ) nTerm |= 1<<4;
   if( B ) nTerm |= 1<<3;
   if( C ) nTerm |= 1<<2;
   if( D ) nTerm |= 1<<1;
   if( E ) nTerm |= 1;
   nX = nTerm / 8;
   nBit = 7 - nTerm % 8;
   if( nOutAry[nX] & 1<<nBit )
      return 1;
   else
      return 0;
}

int lu_F3( int A, int B, int C, int D, int E )
{
   const unsigned int nOutAry[] =
   {0XE9, 0X97, 0XF7, 0X7F};

   unsigned int nTerm=0, nX, nBit;

   if( A ) nTerm |= 1<<4;
   if( B ) nTerm |= 1<<3;
   if( C ) nTerm |= 1<<2;
   if( D ) nTerm |= 1<<1;
   if( E ) nTerm |= 1;
   nX = nTerm / 8;
   nBit = 7 - nTerm % 8;
   if( nOutAry[nX] & 1<<nBit )
      return 1;
   else
      return 0;
}



ça va me servir pour mon programme PIC

Pour le TP à venir de toutes les manières les débuts se feront sur la partie 0,01 Mhz, autant commencer par le plus simple !

Francois, tu exagères ! ça affiche 0 ou 5 !
si tu fais un relevé des sorties du 0.1mhz , je peux te faire la table de vérité sur 4 bits en BCD

Fabien

[concorde fan]

Oui je savais bien que quelqu'un allait me reprendre !
0,01 mhz juste parce que c'est noté ainsi dans ma doc Concorde, d'ailleurs derrière tu seras bien d'accord, on en fait bien ce que l'on veut.
Le tableau des correspondances est très intéressant, merci encore une fois.
5 pins (+1 avec le Y) pour coder de 0 à 9 quel gaspillage quand même, quand on voit ce qu'on code avec juste 6 bits !!!

D'un autre côté ça peut me permettre d'économiser sur les afficheurs digits qui ne sont pas franchement dans le style d'un avion conçu dans les années 60.

Bon ce schéma me sera utile aussi.

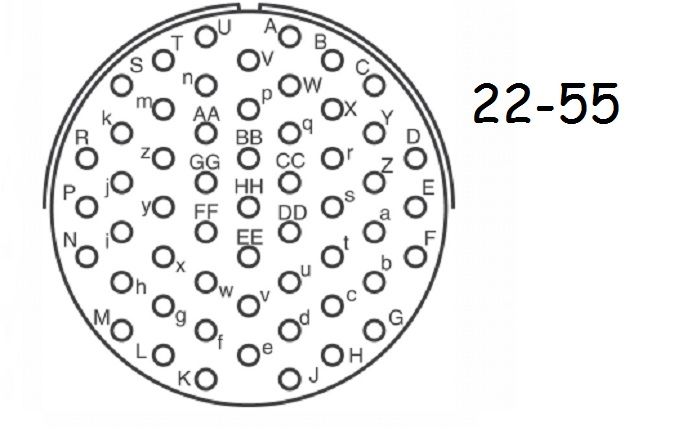

Je suis prêt à parier que le connecteur va me couter plus cher que le panel (20 $), va encore falloir que je ruse !
François

PS: Vous êtes super forts en codages, franchement respect, j'ai juste pas le niveau mais je me dis que je ne peux QUE progresser !
